Hyundai Workshop Service and Repair Manuals

Axle Shaft Assembly: Service and Repair
Removal and Installation

FRONT DRIVESHAFT ASSEMBLY

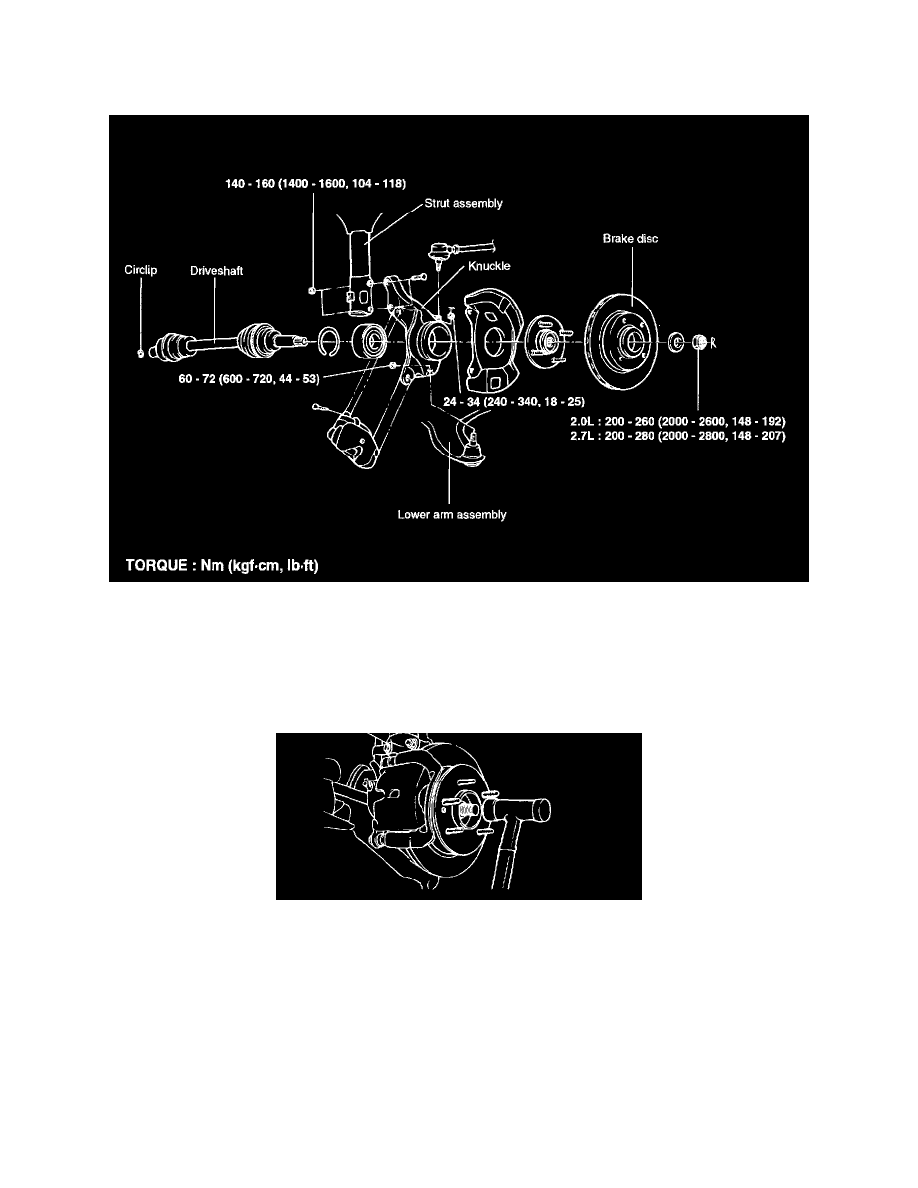

COMPONENTS

REMOVAL

1. Raise the vehicle and remove the front wheel.
2. Remove the split pin and driveshaft nut from the front hub.
3. Drain the transaxle fluid.
4. Disconnect the tie rod end ball joint from knuckle, and the knuckle from strut assembly.

5. Using a plastic hammer, disconnect the driveshaft from the axle hub.
6. Push the axle hub toward the outside of the vehicle, and separate the driveshaft from the axle hub.
7. Insert a pry bar between the transaxle case and joint case, and separate the driveshaft from the transaxle case.
