Wiper Motor: Service and Repair
Front Wiper Motor

FRONT WIPER MOTOR

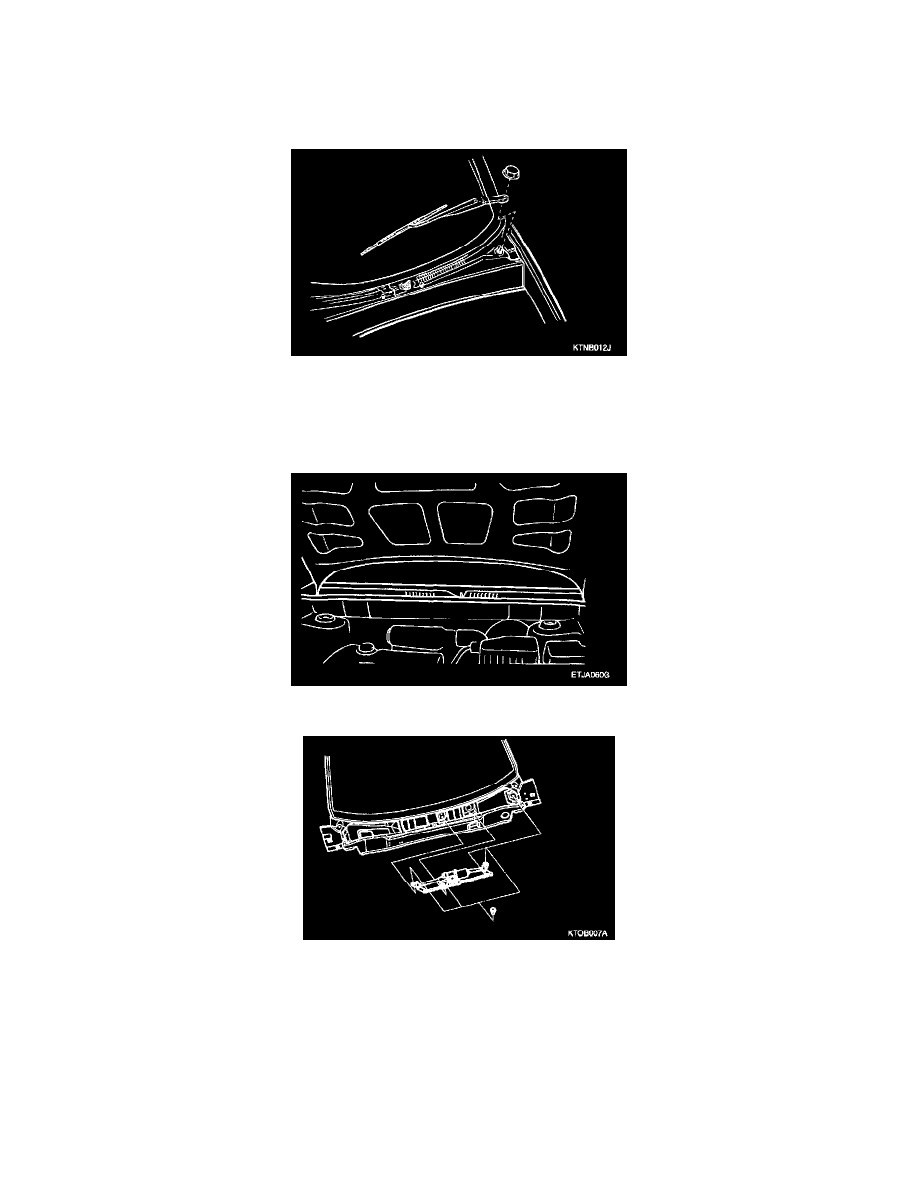

REMOVAL

1. Remove the wiper arm.

NOTE:  Care must be taken not to scratch the engine hood.

Tightening torque:  23 - 28 N.m (230 - 280 kg.cm, 16.9 - 20.6 lb.ft)

2. Remove the weatherstrip and cowl top cover after removing the retainers.

3. Disconnect the windshield wiper motor connector and remove the 3 bolts holding the windshield wiper motor and linkage assembly.

Tightening torque:  7 - 11 Nm (70 - 110 kg.cm, 5.1 - 8.0 lb.ft)

4. Installation is the reverse of removal.

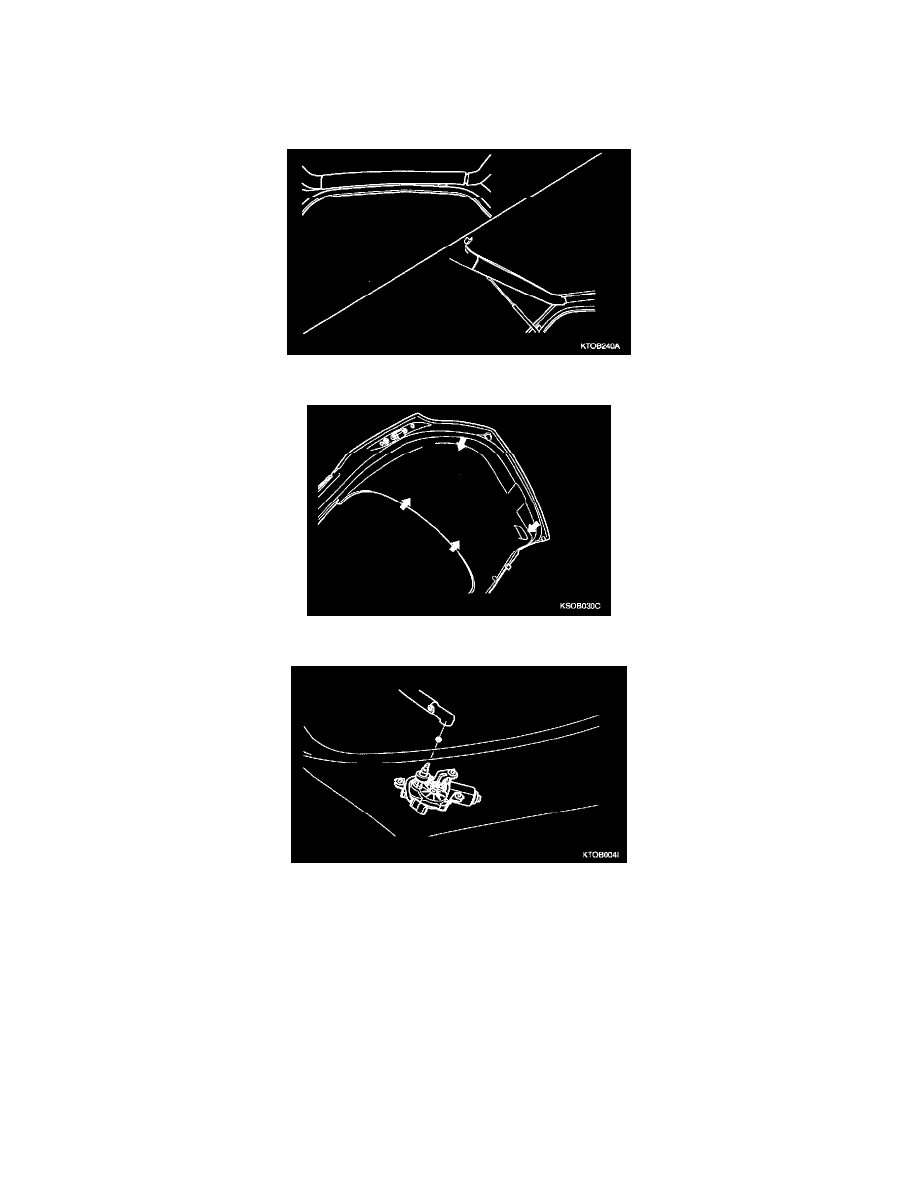

INSTALLATION
