Install each crankshaft sprocket so that its flange side (the larger diameter side without teeth) (A) faces in the direction shown in the figure.

NOTE:
The same parts are used but facing directions are different.

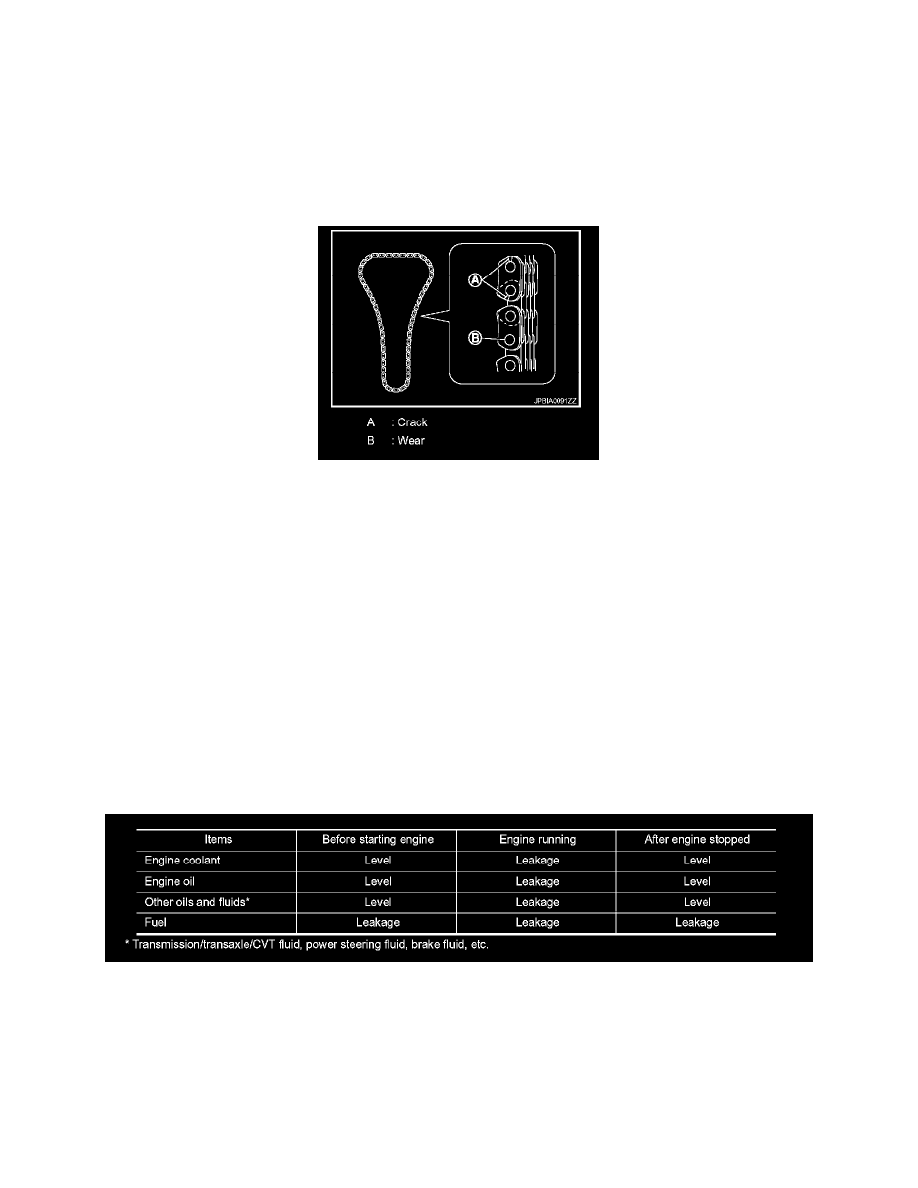

b. Install timing chains.

Bank 2 (F):
-

Install timing chain so that the matching mark (outer groove)

(B) on camshaft sprocket is aligned with the copper link (A) on timing chain, while the matching mark (punched) (C) on crankshaft sprocket is aligned
with the yellow link (D) one on timing chain, as shown in the figure.

Bank 1 (G):
-

Install timing chain so that the matching mark (outer groove)

(B) on camshaft sprocket is aligned with the copper link (A) on timing chain, while the matching mark (notched) (E) on crankshaft sprocket is aligned
with the yellow link (D) one on timing chain, as shown in the figure.

4. Install slack guides and tension guides onto correct side by checking with identification mark (A) on surface.
