Body Control Module: Description and Operation

BCM (BODY CONTROL MODULE)

System Description

-

BCM (Body Control Module) controls the operation of various electrical units installed on the vehicle.

BCM FUNCTION

BCM has a combination switch reading function for reading the operation of combination switches (light wiper washer turn signal) in addition to the
function for controlling the operation of various electrical components. Also it functions as an interface that receives signals from the A/C auto amplifier
and sends signals to ECM using CAN communication.

COMBINATION SWITCH READING FUNCTION

1. Description

-

BCM reads combination switch (light wiper washer turn signal) status and controls various electrical components according to the results.

-

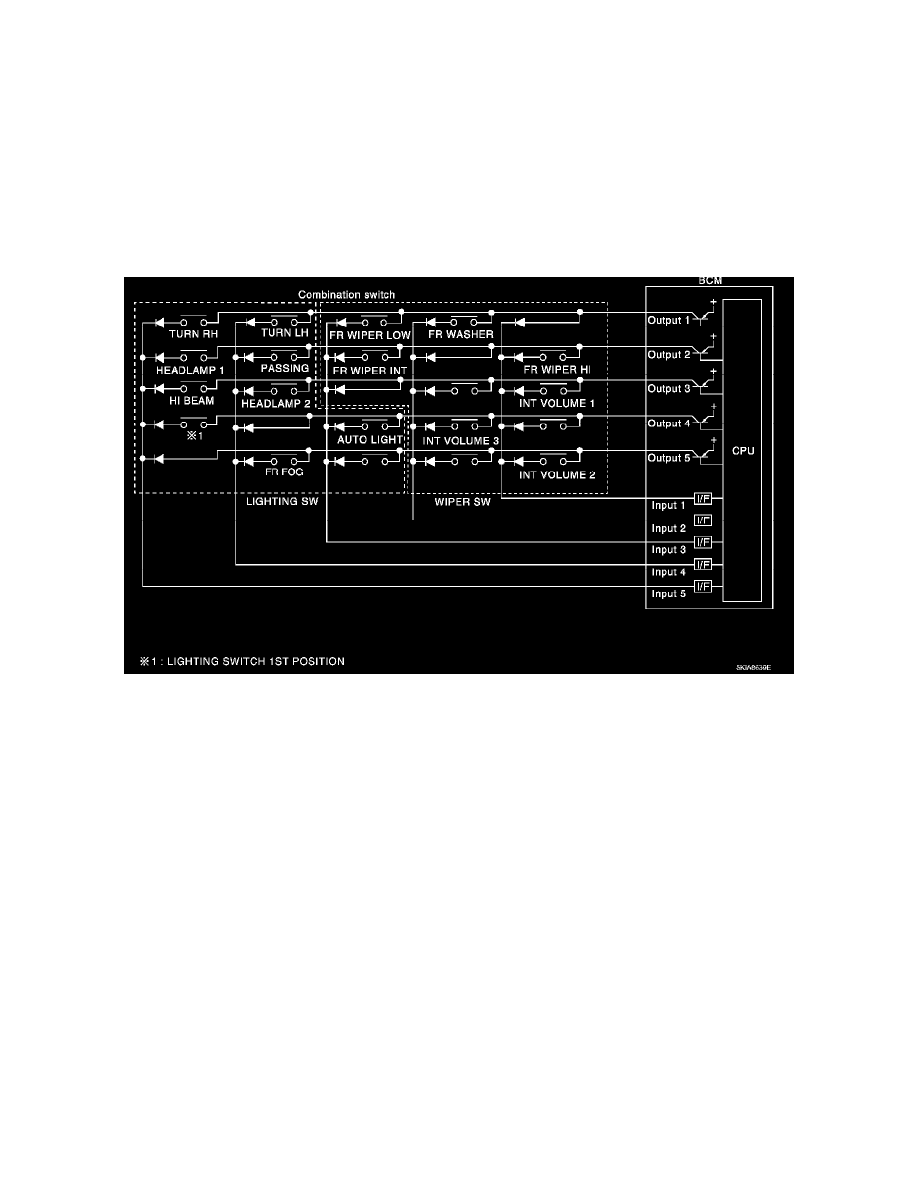

BCM reads information of 20 switches and 5 diagnostic results by combining five output terminals (OUTPUT 1 - 5) and five input terminals
(INPUT 1 - 5).

2. Operation description

-

BCM outputs battery voltage from input terminals (INPUT 1 - 5) all the time. At the same time output terminals (OUTPUT 1 - 5) activate
transistors in turn and allow current to flow. At this time if any (1 or more) of the switches are ON the input terminals corresponding to these
switches detect current flow and the interface of BCM detects the condition. Then BCM judges switches are ON.
