5. Operation mode

-

Combination switch reading function has operation modes shown.
a. Normal mode

-

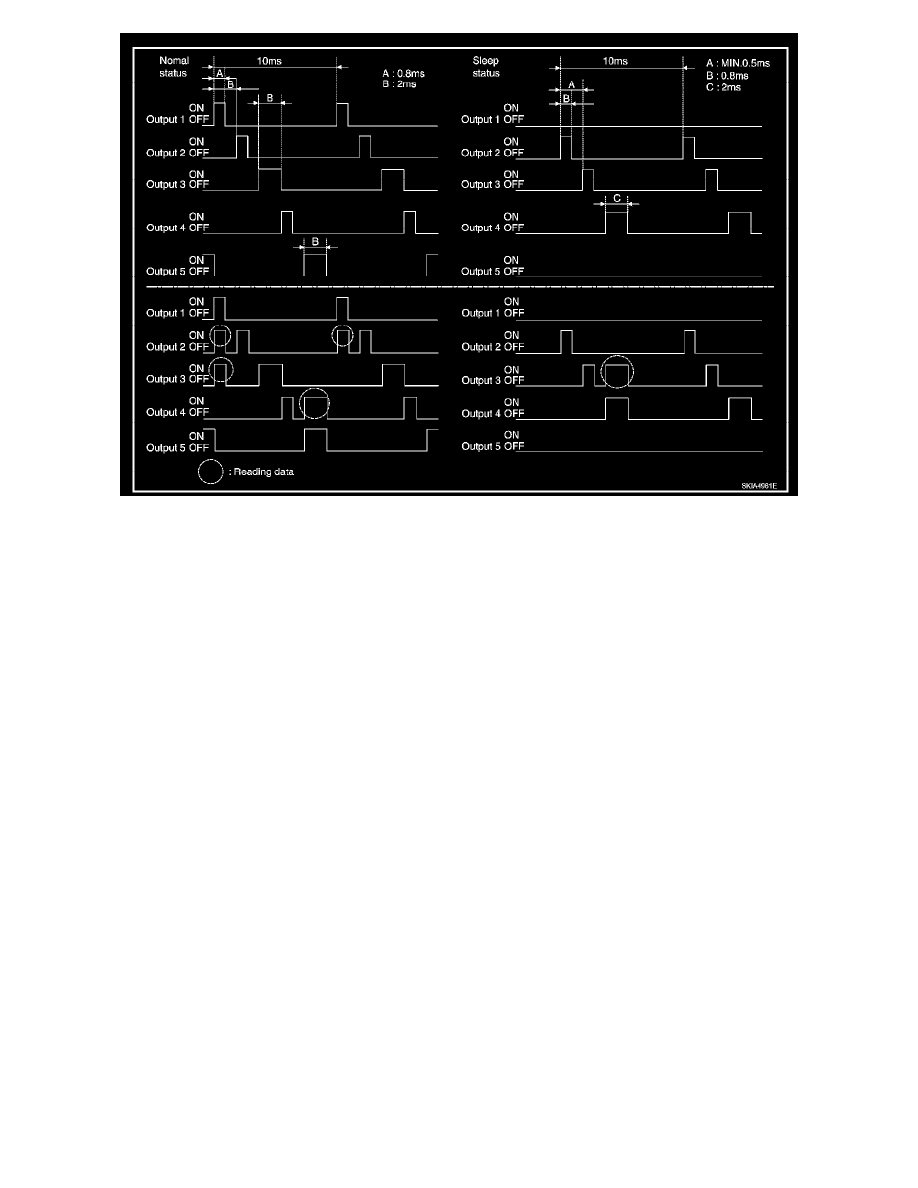

When BCM is not in sleep mode each OUTPUT (1 - 5) terminal turns ON-OFF at 10 ms intervals.

b. Sleep mode

-

When BCM is in sleep mode transistors of OUTPUT 1 and 2 stop the output and BCM enters low current consumption mode.
OUTPUTS (3 - 5) turn ON-OFF at 60 ms intervals and receive lighting switch input only.

CAN COMMUNICATION CONTROL

CAN communication is capable of dealing with a lot of information through the two communication lines (CAN L-line CAN H-line) connecting control
units in the system. Also each control unit functions to transmit and receive data and reads necessary information only.

BCM STATUS CONTROL

BCM changes its status depending on the operation status in order to save power consumption.

1. CAN communication status

-

With ignition switch ON CAN communicates with other control units normally.

-

Control by BCM is being operated properly.

-

When ignition switch is OFF switching to sleep mode is possible.

-

Even when ignition switch is OFF if CAN communication with IPDM E/R and combination meter is active CAN communication status is
active.

2. Sleep status

-

This is the status to stop CAN communication when ignition switch is turned OFF.

-

It transmits sleep request signal to IPDM E/R and combination meter.

-

Two seconds after CAN communication with another control unit stops it switches to CAN communication inactive status.

3. CAN communication inactive status

-

With ignition switch OFF CAN communication is not active.

-

With ignition switch OFF control performed only by BCM is active.

-

Two seconds after CAN communication with another control unit stops it switches to CAN communication inactive status.

4. Sleep status

-

BCM is activated with low-current-consumption mode.

-

CAN communication is not active.

-

When CAN communication operation is detected it switches to CAN communication status.

-

When control performed only by BCM is required by switch it shifts to CAN communication inactive mode.

-

It changes combination switch reading function.
