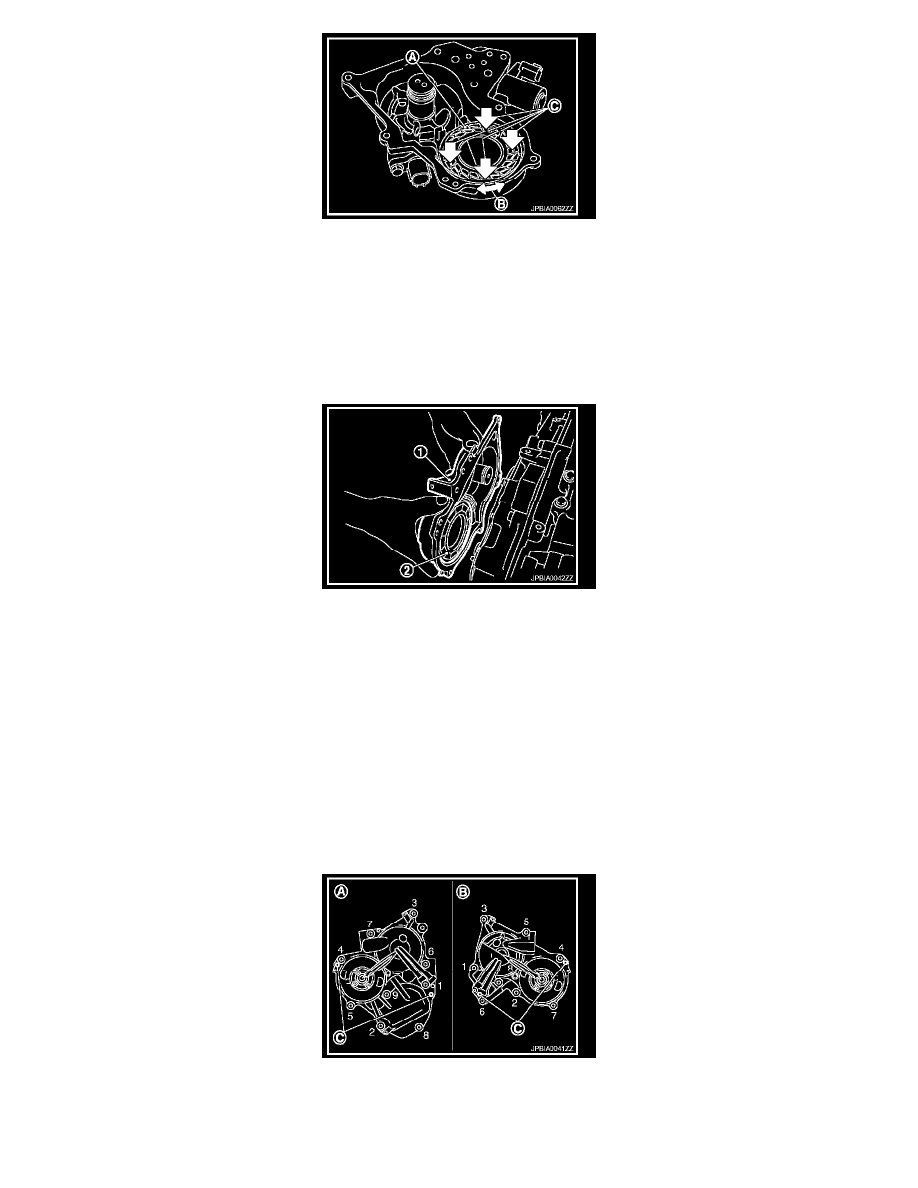

b. To check the joint between dowel pins and dowel pin holes, check the looseness in the axle direction by pushing the circumferential looseness

(between dowel pins and dowel pin holes) by twisting in the circumferential direction.

CAUTION: Always perform this procedure when removing because the gap between dowel pins and dowel pin holes may not be
caused on purpose.

A: Mating surface of magnet retarder
B: Moves slightly
C: Not shaken

c. Install valve timing control cover with new gasket to front timing chain case.

1: Valve timing control cover
2: Magnet retarder

CAUTION:
^

Do not face the magnet retarder side down to prevent magnet retarder from dropping.

^

Check the mating surface of magnet retarder and the drum of exhaust side camshaft sprocket for foreign materials.

^

Align the center of both shaft holes of the shaft and the intake side camshaft sprocket, and then insert them.

^

Be careful not to drop the seal ring from the shaft groove.

^

When setting the valve timing control cover in position by hand, if valve timing control cover is not contacting with the front
timing chain case, the dowel pin of magnet retarder may not be aligned with the dowel pin holes of cover. In this case, return to
step "b".

d. Being careful not to move seal ring from the installation groove, align dowel pins on front timing chain case with holes to install valve timing

control covers.

e. Tighten mounting bolts in numerical order as shown in the figure.

A: Right bank
B: Left bank
C: Dowel pin hole
