Rear Shelf: Service and Repair
Removal and Installation

REAR PARCEL SHELF FINISHER

Removal and Installation

REMOVAL
1. Remove trunk front finisher upper. Refer to See: Doors, Hood and Trunk/Trunk / Liftgate/Trunk / Liftgate Interior Trim Panel/Service and

Repair/Trunk Room Trim/Removal and Installation.

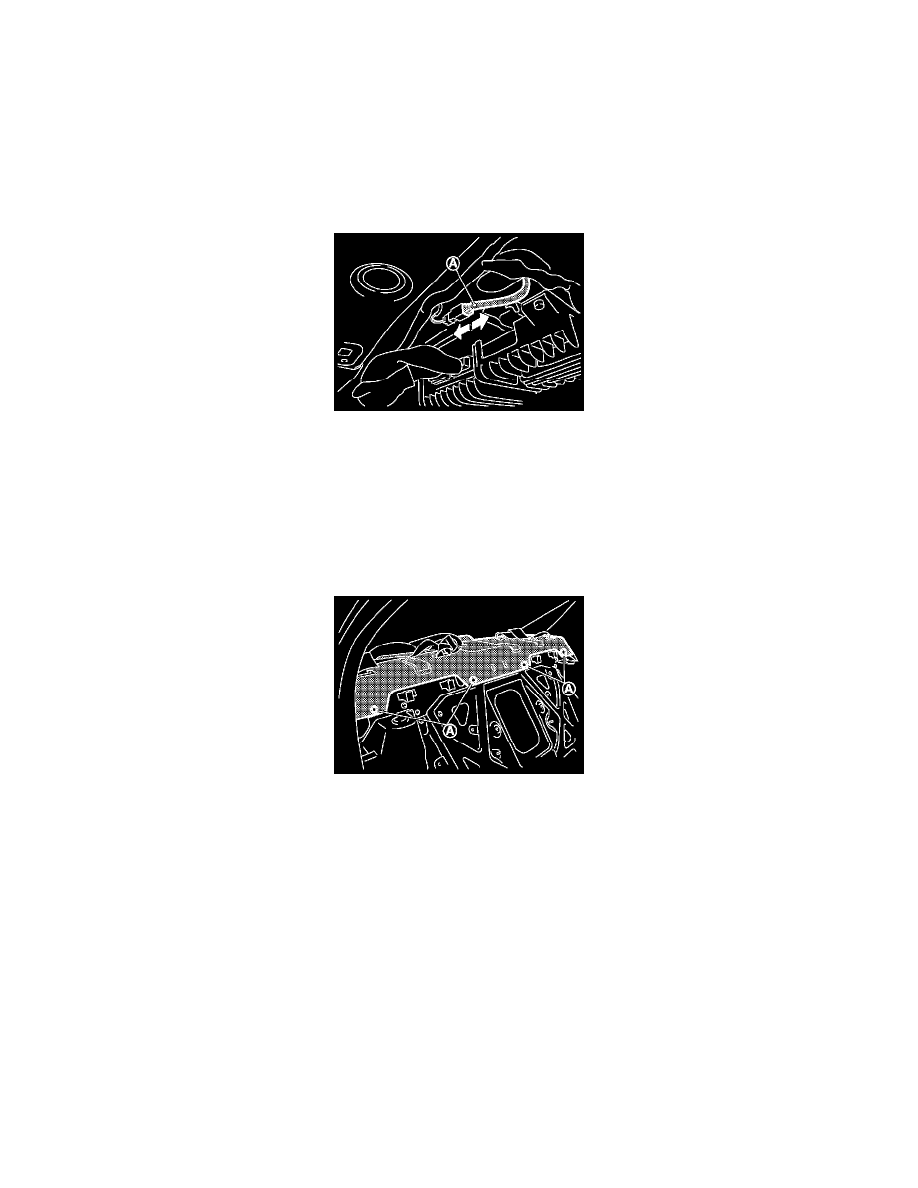

2. Disconnect high-mounted stop lamp harness connector (A).
(without REAR SPOILER)
3. Remove rear seat cushion and rear seatback. Refer to See: Seats/Service and Repair/Rear Seat/Removal and Installation.
4. Remove rear kicking plate inner, rear wheelhouse garnish, rear pillar finisher. Refer to See: Trim Panel/Service and Repair/Removal and

Installation.

5. Remove seatback center finisher mounting clips, and then remove seatback center finisher.
6. Remove rear seat belt floor anchor bolt and rear seat belt shoulder anchor bolt. Refer to See: Restraint Systems/Seat Belt Systems/Seat Belt

Buckle/Service and Repair/Rear Seat Belt/Exploded View, "SEAT

 BELT BUCKLE : Exploded View".

7. Remove rear parcel shelf finisher mounting clips (A).
8. Remove clips from rear of rear parcel shelf finisher, and then remove rear parcel shelf finisher.
9. Remove the following parts after removing rear parcel shelf finisher.
-

Child anchor cover.

-

Woofer grille.

-

High-mounted stop lamp. (without REAR SPOILER) Refer to See: Lighting and Horns/Center Mounted Brake Lamp/Service and Repair/Removal
and Installation.

INSTALLATION
Install in the reverse order of removal.

CAUTION:
Check that clips are securely fitted in panel holes on body when installing, and then press them in.
