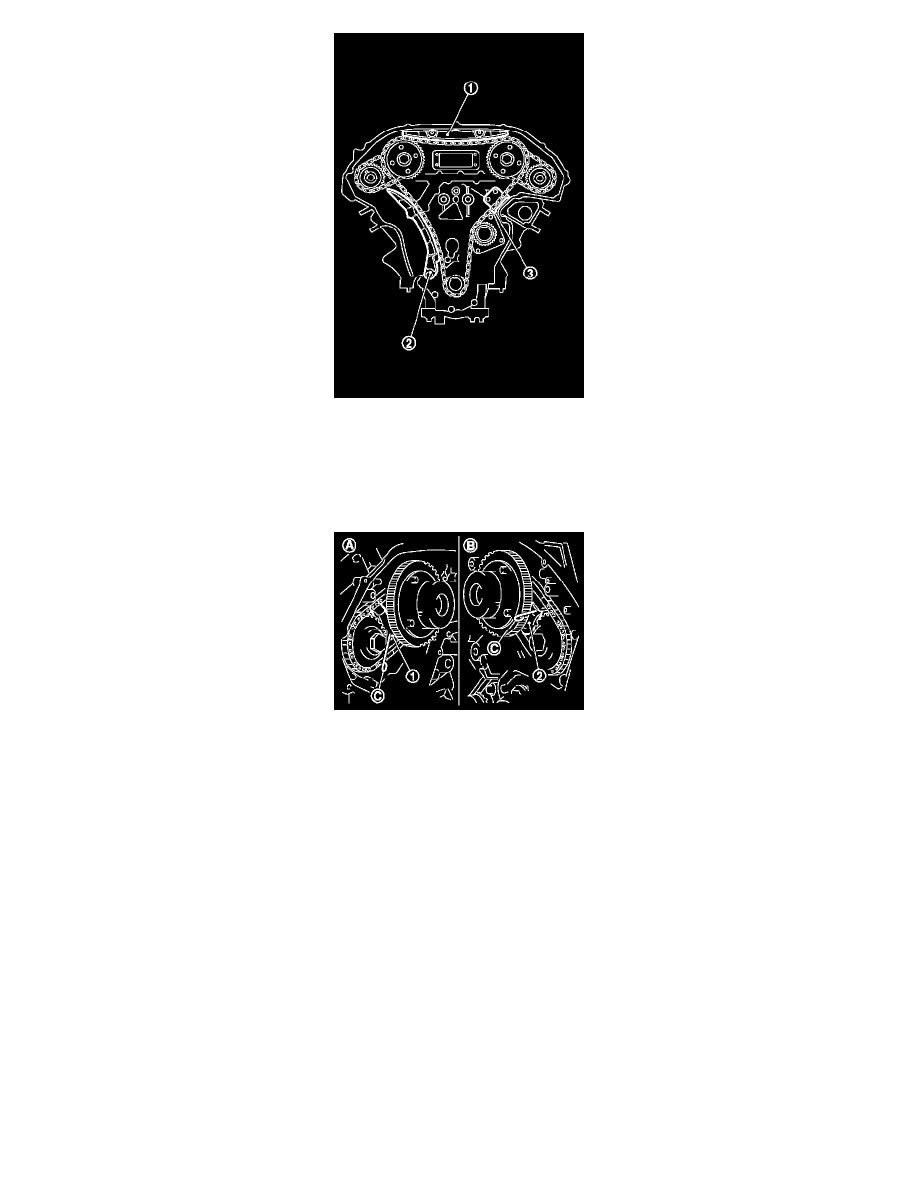

34. Remove internal chain guide (1), slack guide (2) and tension guide (3).
35. Remove timing chain (primary) and crankshaft sprocket.

CAUTION:
After removing timing chain (primary), never turn crankshaft and camshaft separately, or valves strike the piston heads.

36. Remove timing chain (secondary) and camshaft sprockets as follows:

a. Attach suitable stopper pin (C) to the timing chain tensioners

(secondary) (1), (2).

A : Bank 1
B : Bank 2

NOTE:
-

Use approximately 0.5 mm (0.02 in) dia. hard metal pin as a stopper pin.

-

For removal of timing chain tensioners (secondary), refer to EM-94, "Exploded View". (Removing VVEL ladder assembly is required.)
b. Remove camshaft sprocket (EXH) mounting bolt.

-

Secure the hexagonal portion of camshaft (EXH) using a wrench to loosen mounting bolt.

CAUTION:
Never loosen the mounting bolt by securing anything other than the camshaft (EXH) hexagonal portion or with tensioning the timing chain.

c. Remove camshaft sprocket (INT) mounting bolt.
