Front Bumper: Service and Repair
Standard Type

FRONT BUMPER

STANDARD TYPE : Removal and Installation

CAUTION:
Bumper fascia is made of resin. Do not apply strong force to it, and be careful to prevent contact with oil.

REMOVAL
1. Fully open hood assembly.
2. Remove air duct (inlet).
-

VQ35HR engine models: Refer to See: Engine, Cooling and Exhaust/Engine/Tune-up and Engine Performance Checks/Air Cleaner
Housing/Service and Repair/Exploded View.

-

VK45DE engine models: Refer to See: Engine, Cooling and Exhaust/Engine/Tune-up and Engine Performance Checks/Air Cleaner
Housing/Service and Repair/Exploded View.

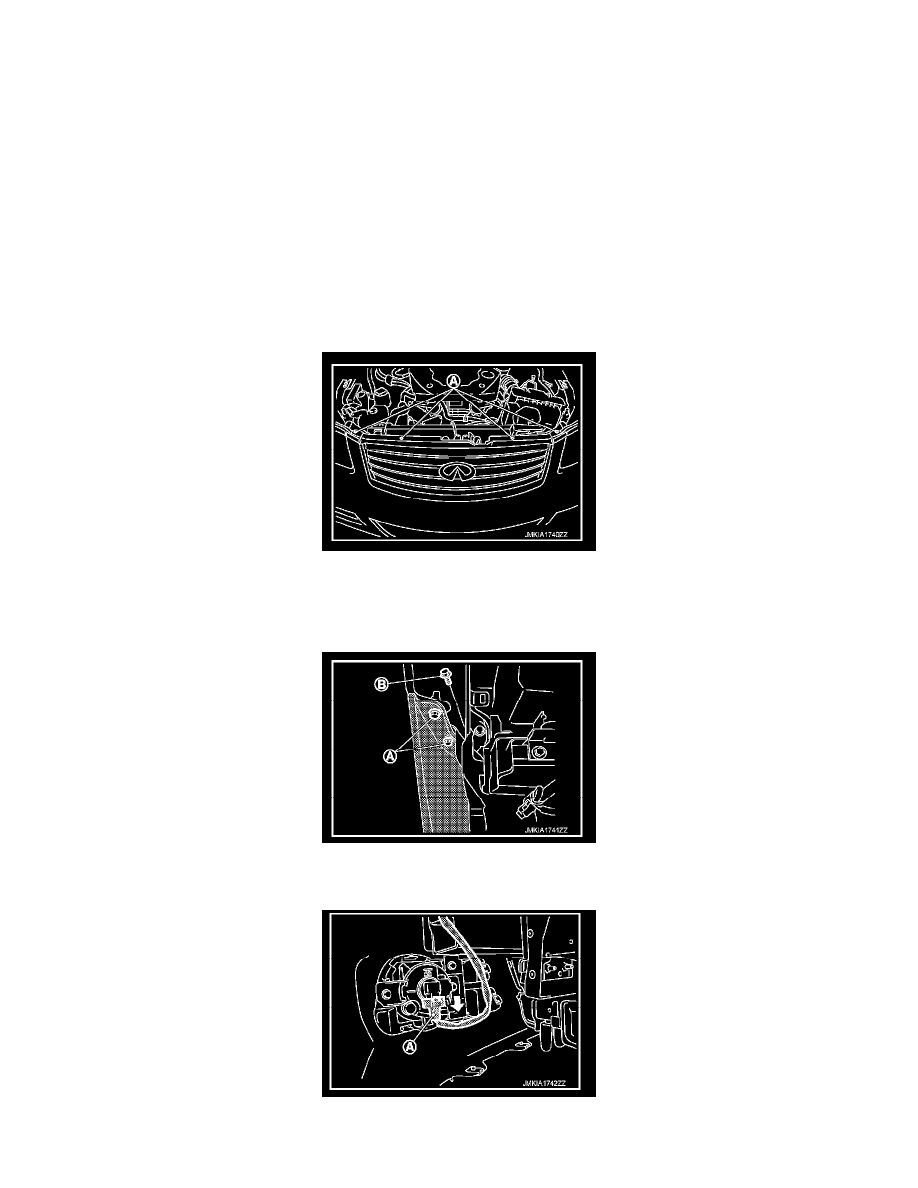

3. Remove clips (A) of bumper fascia upper side.
4. Remove screws of front air spoiler and remove front air spoiler.
5. Remove bolts of front under cover and then remove under cover. Refer to See: Interior Moulding / Trim/Carpet/Locations/Floor Side Fairing.
6. Remove front side of fender protector (LH/RH). Refer to See: Fender/Front Fender/Front Fender Liner/Service and Repair/Fender Protector.

7. Remove screws (A) of bumper fascia left/right side.
8. Remove bolts (B) of bumper fascia left/right side.

9. Disconnect fog lamp harness connectors (A) (LH/RH).

10. Pull back bumper fascia, and then remove bumper fascia.
