Ignition Switch: Diagram Information and Instructions

How to Read Wiring Diagram

HOW TO USE THIS MANUAL

How to Read Wiring Diagram

CONNECTOR SYMBOLS

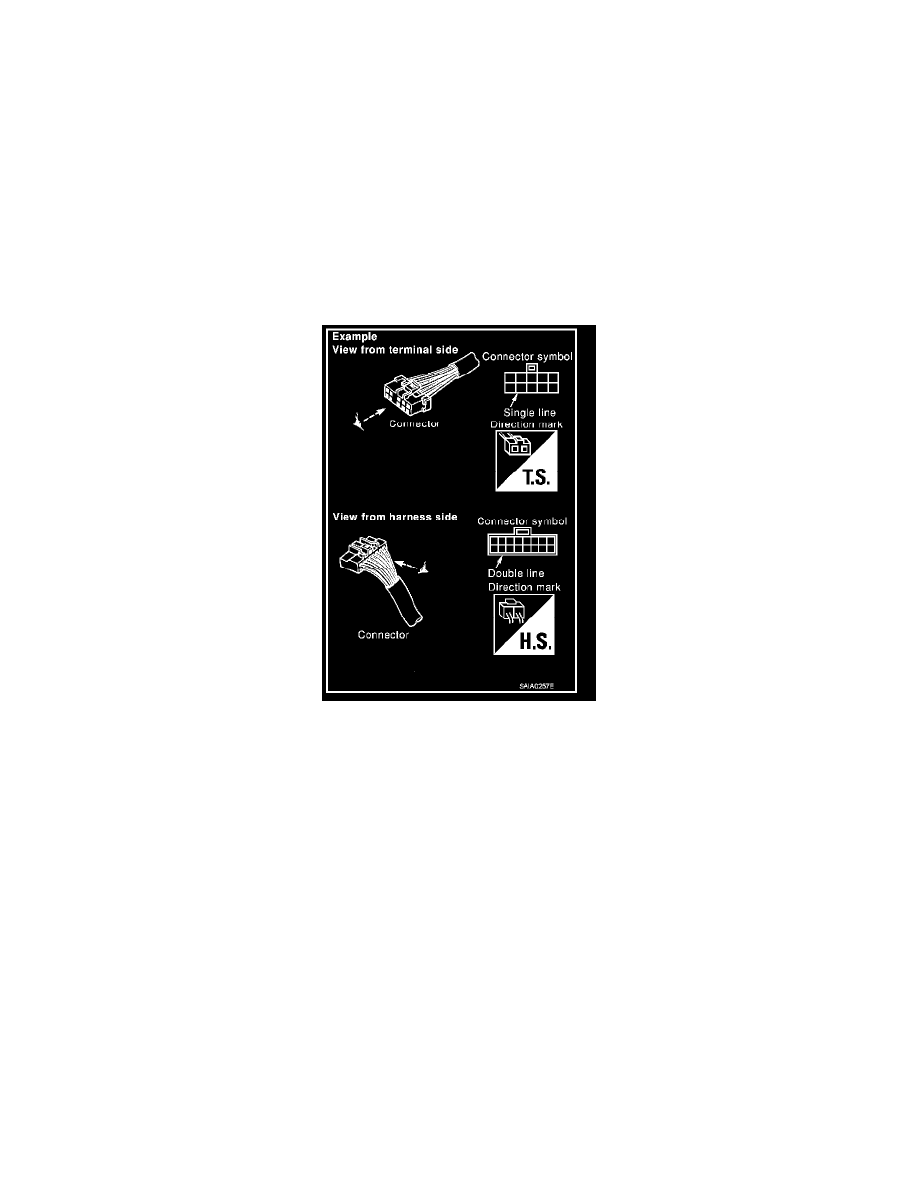

Most of connector symbols in wiring diagrams are shown from the terminal side.
-

Connector symbols shown from the terminal side are enclosed by a single line and followed by the direction mark.

-

Connector symbols shown from the harness side are enclosed by a double line and followed by the direction mark.

-

Certain systems and components, especially those related to

OBD, may use a new style slide-locking type harness connector.
For description and how to disconnect, refer to PG section, "Description", "HARNESS CONNECTOR".

-

Male and female terminals

Connector guides for male terminals are shown in black and female terminals in white in wiring diagrams.
