Heater Core: Service and Repair

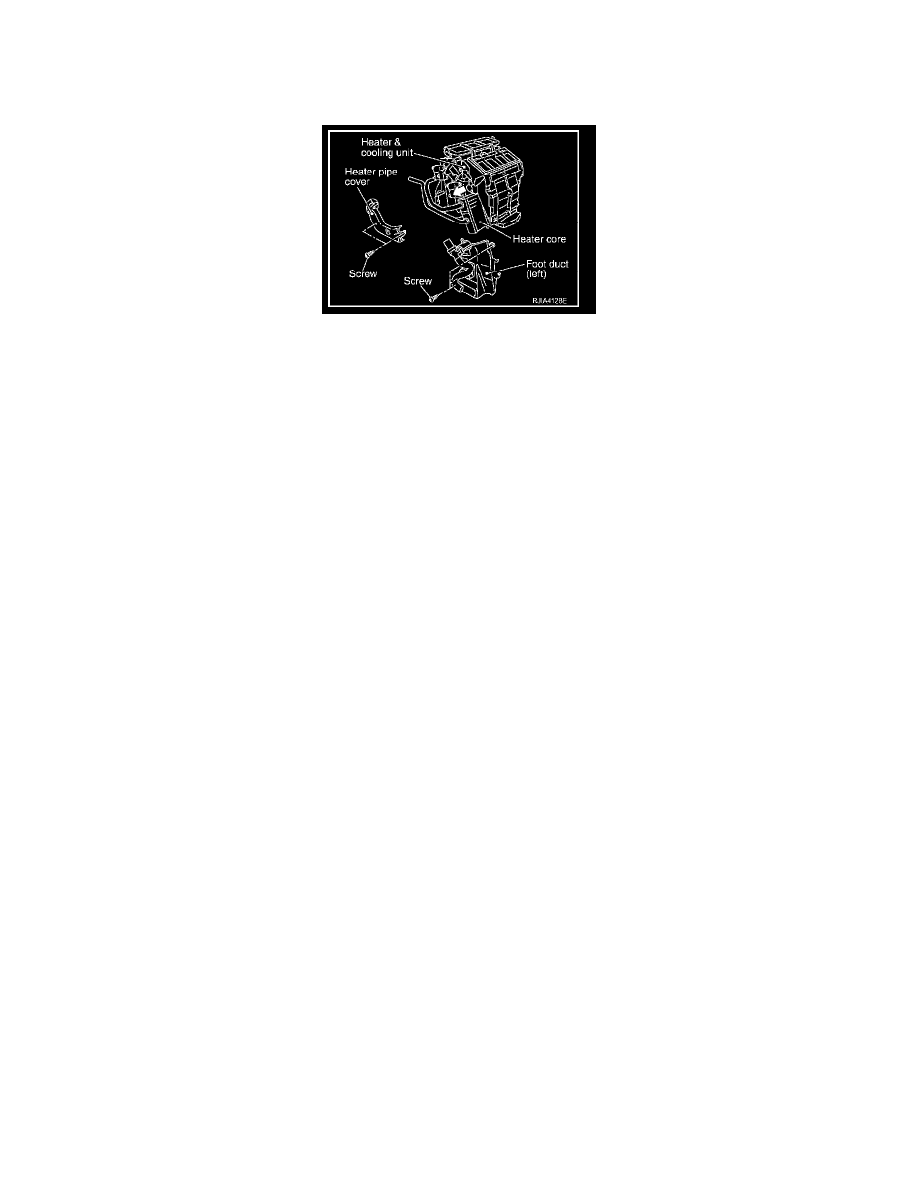

HEATER CORE

Removal and Installation

REMOVAL

1. Remove heater & cooling unit assembly.
2. Remove mounting screws, and then remove heater pipe cover.
3. Remove mounting screws, and then remove foot duct (left).
4. Slide heater core to leftward.

INSTALLATION

Installation is basically the reverse order of removal.
