Alignment: Specifications



Alignment

Front

Camber

-1 deg 30' - 0 deg 00'











Caster

5 deg 25' - 6 deg 55'













Kingpin Inclination Angle

13 deg 15' - 6 deg 55'













Toe-In

In 2 - 0 mm













Rear

Camber

-1 deg 10' to -0 deg 10'













Toe-In

In 4.4 - Out 1.2 mm













Wheelarch Height

Tire - Front (Hf)

255/55R17

728 mm

(Unladen): Fuel, radiator coolant and engine oil full.



Spare tire, hand tools and mats in designated positions.













225/55R17

733 mm

Runflat Tire

















245/45R18

727 mm















Tire - Rear (Hr)

255/55R17

704 mm















225/55R17

708 mm

Runflat Tire

















245/45R18

699 mm















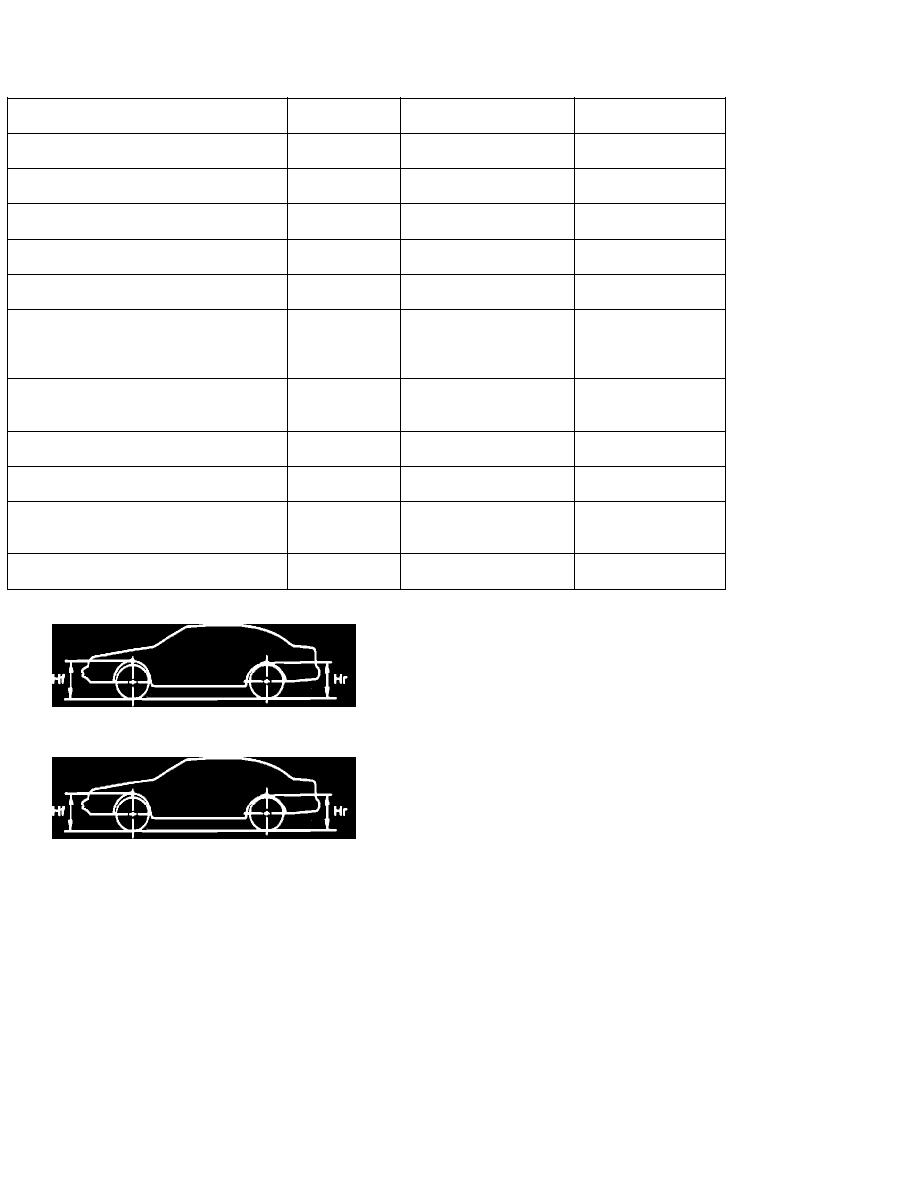

Fig. 5  Vehicle Ride Height Measurement
