Jaguar Workshop Service and Repair Manuals

3.

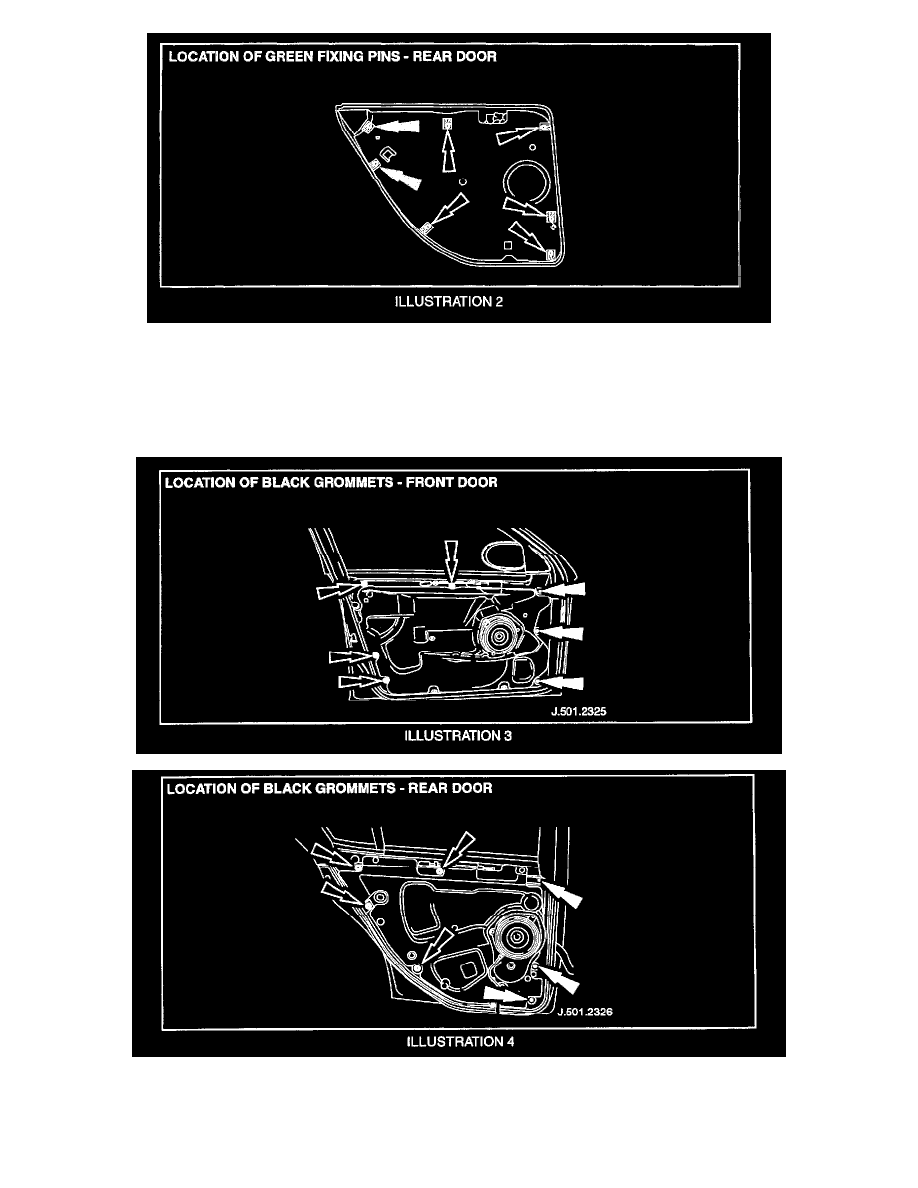

Remove door trim pad fixing pins from front and rear door trim pads (Illustrations 1 and 2).

Note:

Observe position of green fixing pins in Illustrations 1 and 2 (shown by black arrows).

4.

Remove door trim pad fixing grommets from doors.

Note:

Observe position of black grommets in Illustrations 3 and 4 (shown by black arrows).

5.

Install new door trim pad fixing pins (noting original position of green fixing pins) into door trim pad.
