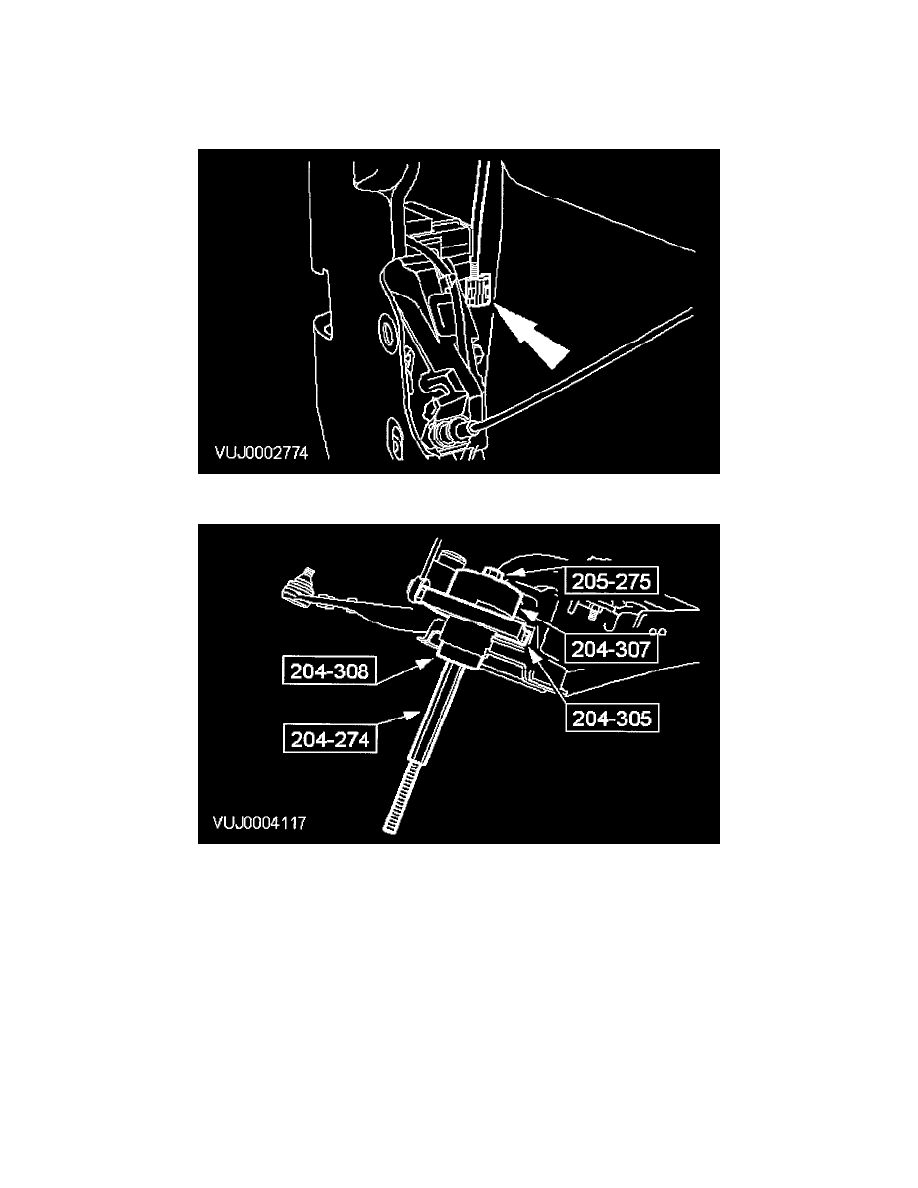

1. Align the bush to the subframe. The solid portions of the bush align to the front and rear of the vehicle.

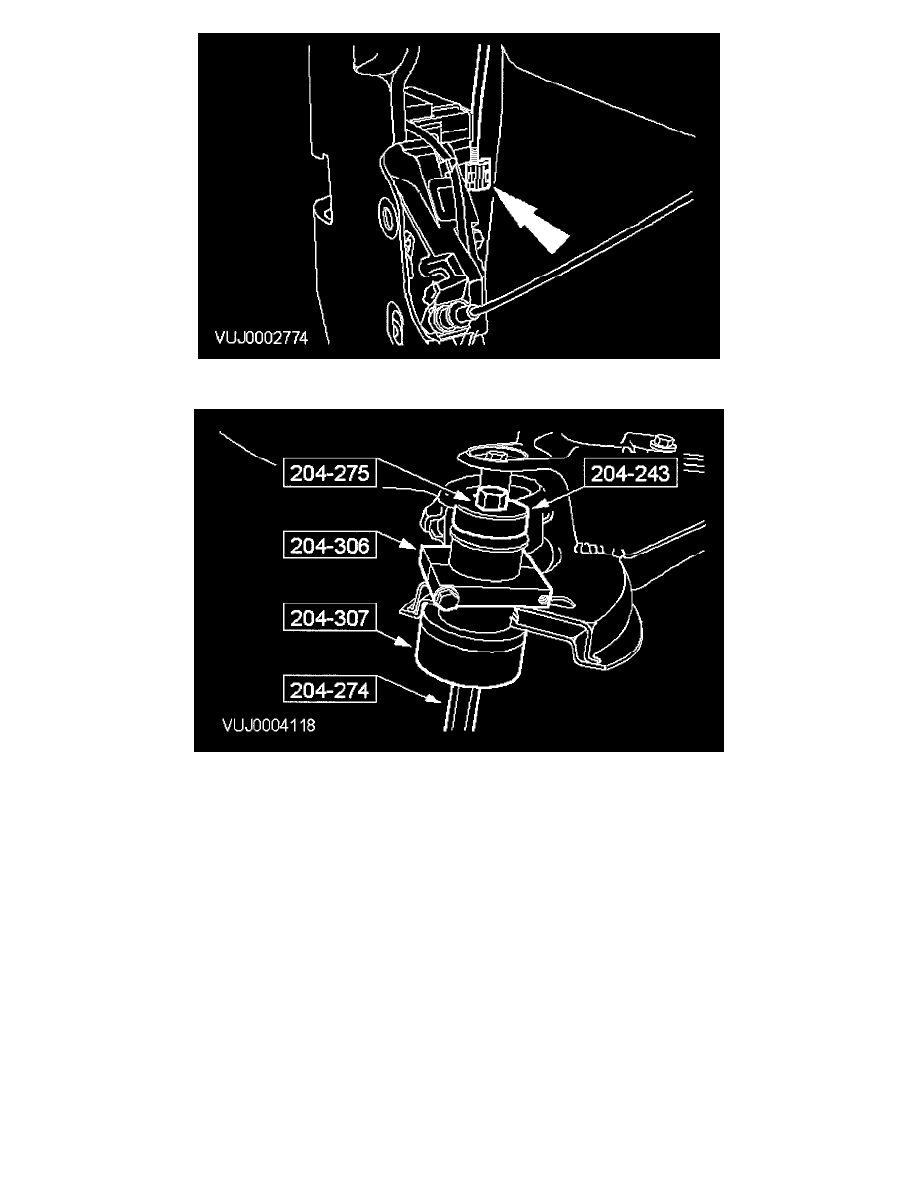

2. Using the special tools, Install the bush.

-

Using suitable clamps. Secure the support to the subframe.

-

When the bush is partly installed remove the clamps and the support.

CAUTION:  Make sure excessive pressure is not used when installing the bush. Failure to follow these instructions may result in
subframe damage.

NOTE:  Apply a suitable amount of Shell gravex oil 973 to the bush before installing.

3. Install the front subframe.

Specification

Bush installation lubrication

Shell gravex oil 973
