Jaguar Workshop Service and Repair Manuals

Removal

1. Remove the front subframe

2. NOTE:  Note the orientation of the bushing before removal.

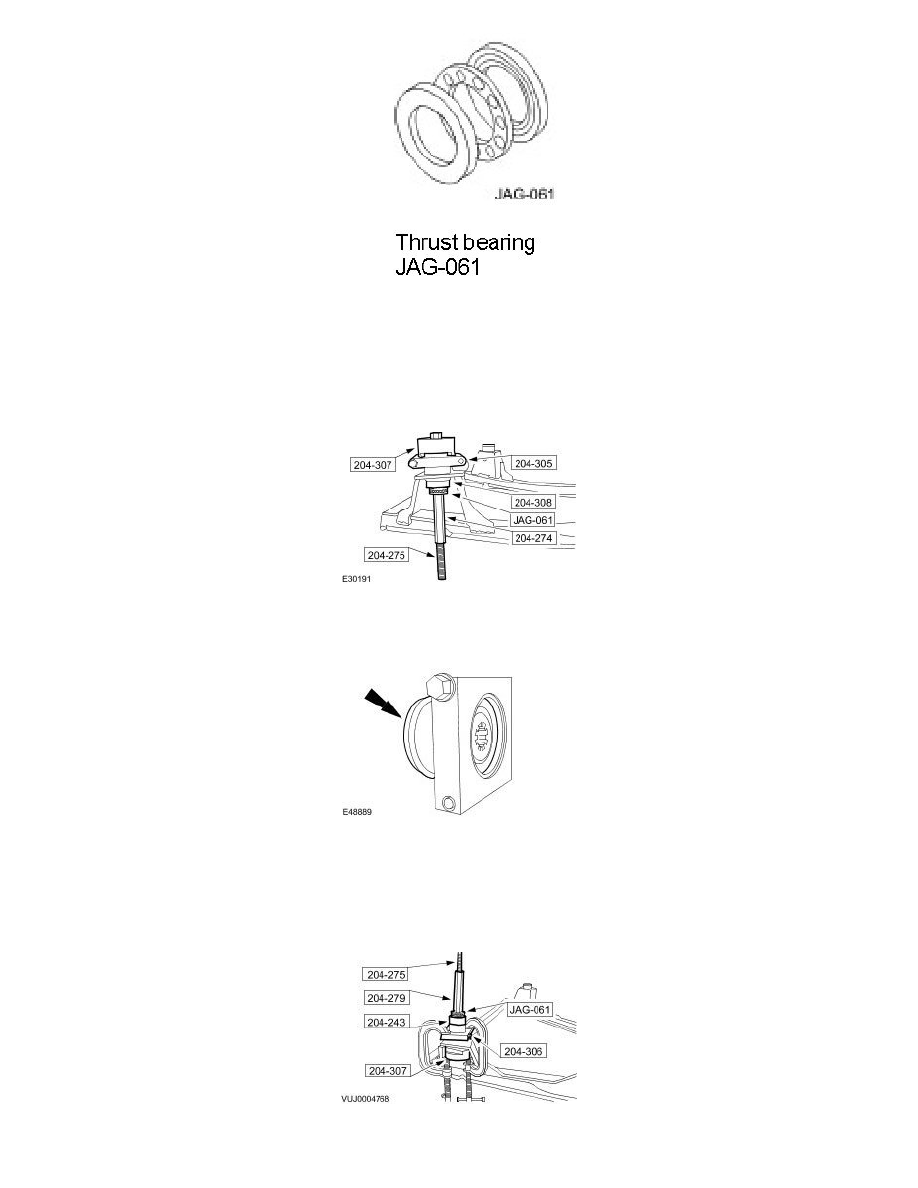

Using the special tools, remove the front subframe mounting bushing.

Installation

1. Fit the bushing to the special tool.

2. NOTE:

-

Apply a suitable amount of Shell gravex oil 973 to the bushing before installation.

-

Make sure the bushing is correctly orientated.

Using the special tools, engage the bushing into the subframe.
-

Using suitable clamps, secure the special tool to the subframe.

3. Remove the securing clamps and the special tool.
