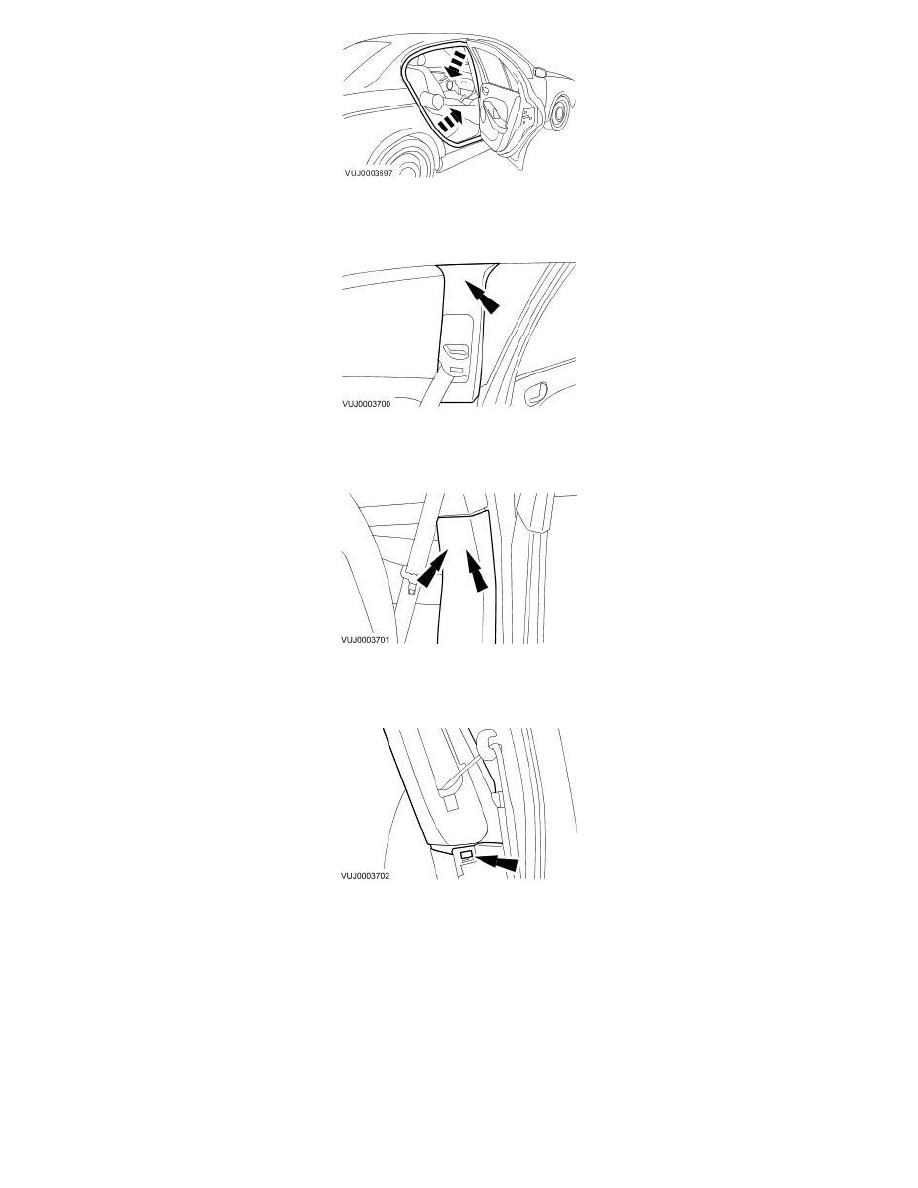

9. NOTE:  Right-hand shown, left-hand similar.

Detach the B-pillar upper trim panel.

10. NOTE:  Right-hand shown, left-hand similar.

Detach the B-pillar lower trim panel.

11. NOTE:  Right-hand shown, left-hand similar.

Detach the B-pillar upper trim panels from the B-pillar trim lower trim panel.

12. NOTE:

-

Left-hand shown, right-hand similar.

-

The C-pillar trim panel is secured to the top of the C-pillar by a retaining strap. The retaining strap must be detached from the C-pillar before
the C-pillar trim panel is removed.

Detach the C-pillar trim panel.
