Jaguar Workshop Service and Repair Manuals

Power Door Lock Actuator: Technical Service Bulletins
Body - Revised Front Door Lock Actuator/Cable Service

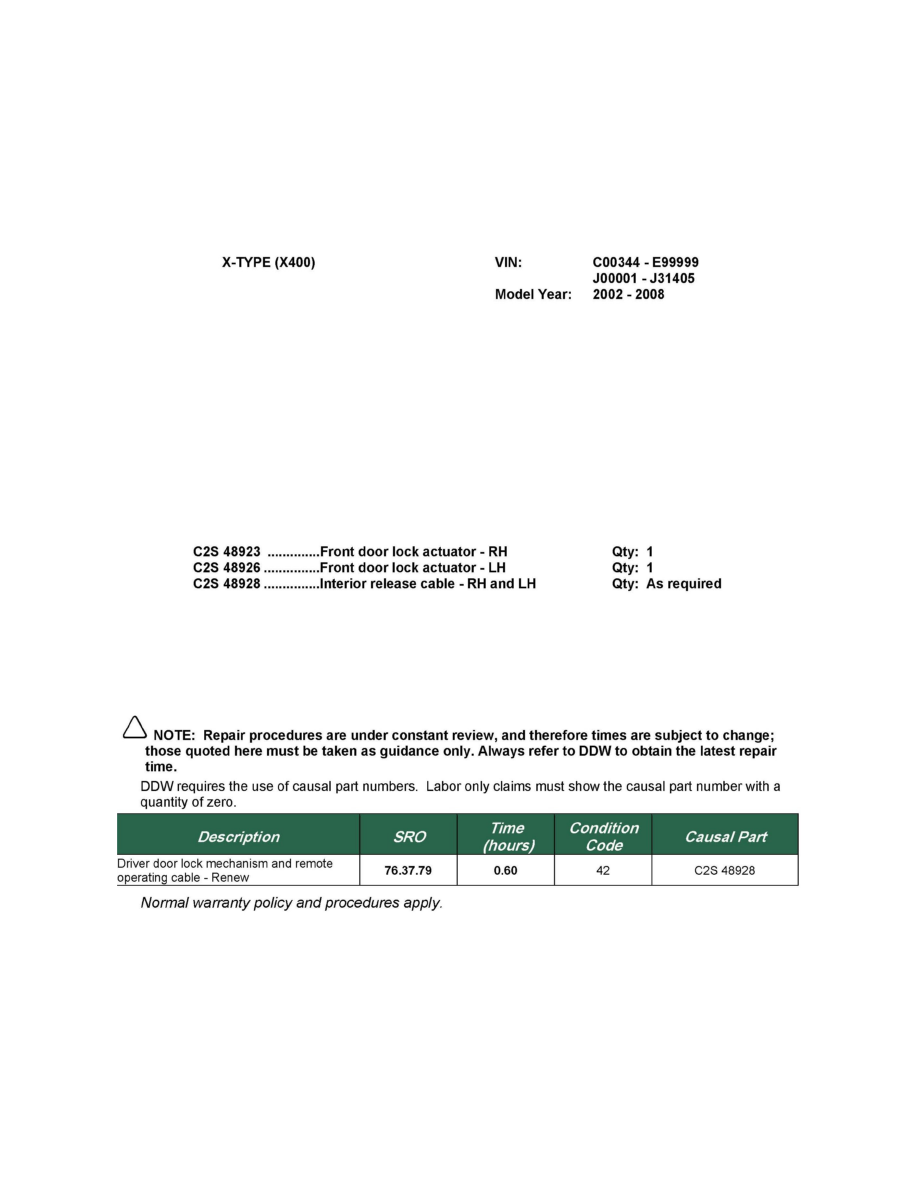

NUMBER: JTB00120

MODEL: X-TYPE

DATE: 25 SEPT. 2008

SECTION: 501

Front Door Lock Actuator and Cable Assemblies - Revised Repair Procedure

AFFECTED VEHICLE RANGE

CONDITION SUMMARY:

Situation:

The front door lock actuators and interior release cable assemblies must be replaced together.

Action:

In the event of replacement of either a door lock actuator or interior release cable, refer to the Repair Procedure outlined below to replace both the
affected door lock actuator and interior release cable.

PARTS

TOOLS:

Refer to Workshop Manual (GTR) for required special tools

WARRANTY

REPAIR PROCEDURE:

REPLACE FRONT DOOR LOCK ACTUATOR AND INTERIOR RELEASE CABLE

NOTE:

Global Technical Reference (GTR) lookup sequence is as follows:

GTR Home > NAS > X400 - X-TYPE > Service Information > Model Year > Workshop Manuals > 5: Body and Paint > 501-14: Handles,
Locks, Latches, and Entry Systems
