17.

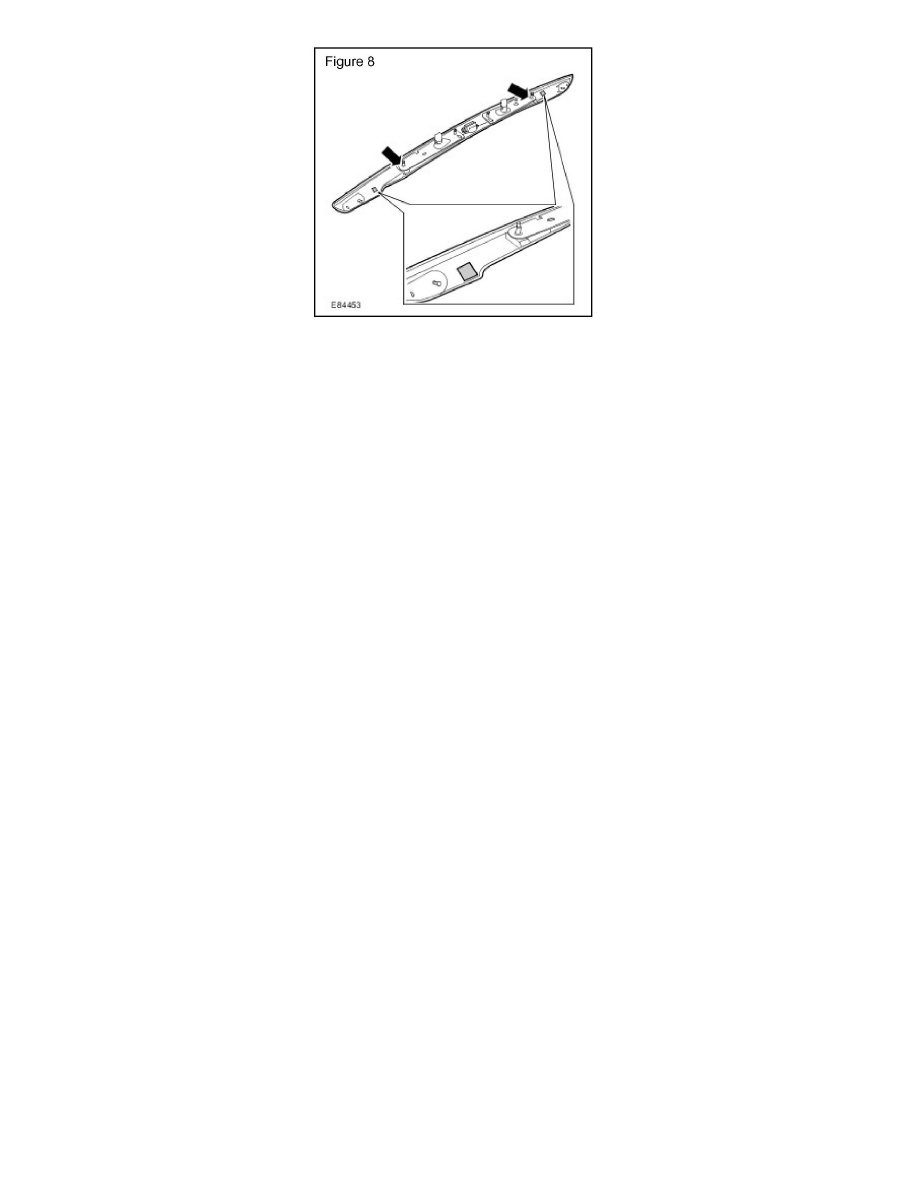

Install one foam pad at each end of the finish trim panel. (Inset in Figure 8)

NOTE:

The Teflon washers are installed under the foam pad surrounding the fastener bolts.

18.

Perform the following to the two fastener bolts illustrated by the arrows in Figure 8:

^

Lift the foam pad surrounding the fastener bolt. (Arrowed in Figure 8)

^

Install one 1.2 mm (0.5) thick Teflon washer over the retaining bolt to lie under the foam pad. (Arrowed in Figure 8)

Replace the foam pad over the fastener bolt.

19.

Align and install the upper finish trim panel to the trunk lid.

20.

Install and fully seat the two trim panel retaining clips. (Figure 7)

21.

Install and fully tighten the four trim finisher fasteners. (Figure 6)

22.

Position the trunk lock electrical harness to align the rubber grommet for installation. (Figure 5)

23.

Install and fully seat the rubber grommet.

24.

Connect the electrical connector to the trunk lock release button.

25.

Connect the electrical connector to the license plate lamp.

26.

Align and install the trunk lid trim panel.

27.

Install and fully seat the trunk lid trim panel retaining clips.

28.

Align and install the latch cover to the trunk lid.

29.

Install and fully seat the latch cover securing scrivets.

30.

If a warning triangle was fitted, perform the following:

^

Align the warning triangle holder.

^

Install and fully seat the scrivets for the warning triangle holder.

^

Install the warning triangle.

31.

Align and install the pull-down handle to the trunk lid.

32.

Install and fully tighten the pull-down handle retaining screws to the trunk lid.
