Sunroof / Moonroof Frame: Service and Repair

Roof Opening Panel Frame (76.82.01)

Removal

1. Remove the roof opening panel glass.

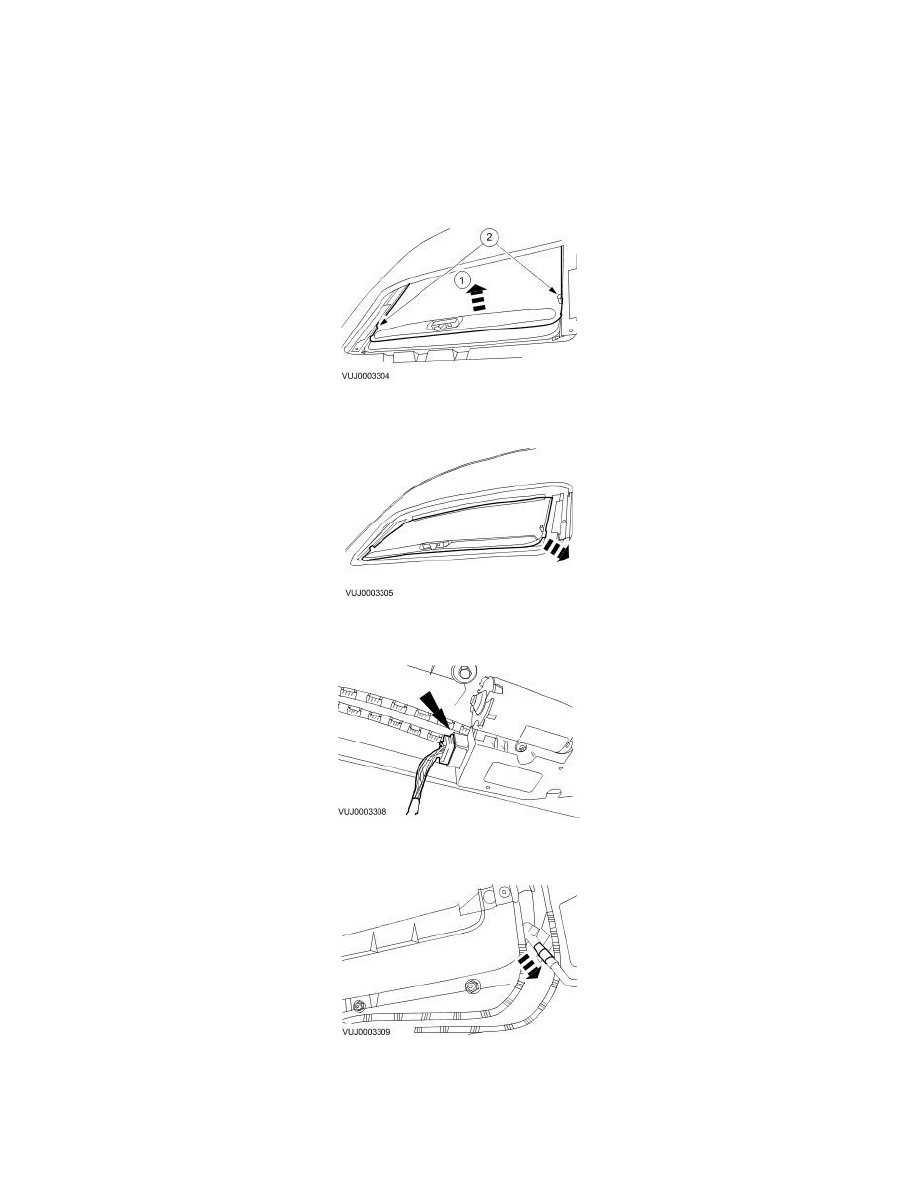

2. Detach the roof opening panel shield.

1. Position the center of the roof opening panel shield upwards.
2. Detach the roof opening panel shield guide pads.

3. Remove the roof opening panel shield.

-

Rotate the roof opening panel shield.

4. Remove the headliner.
5. Disconnect the roof opening panel motor electrical connector.

6. Detach the roof opening panel front drain hoses.

-

Right-hand side shown, left-hand side similar.

7. Detach the roof opening panel rear drain hoses.

-

Right-hand side shown, left-hand side similar.
