Jaguar Workshop Service and Repair Manuals

Sunroof / Moonroof Lift Mechanism: Service and Repair

Lifter Arms (76.82.57)

Removal

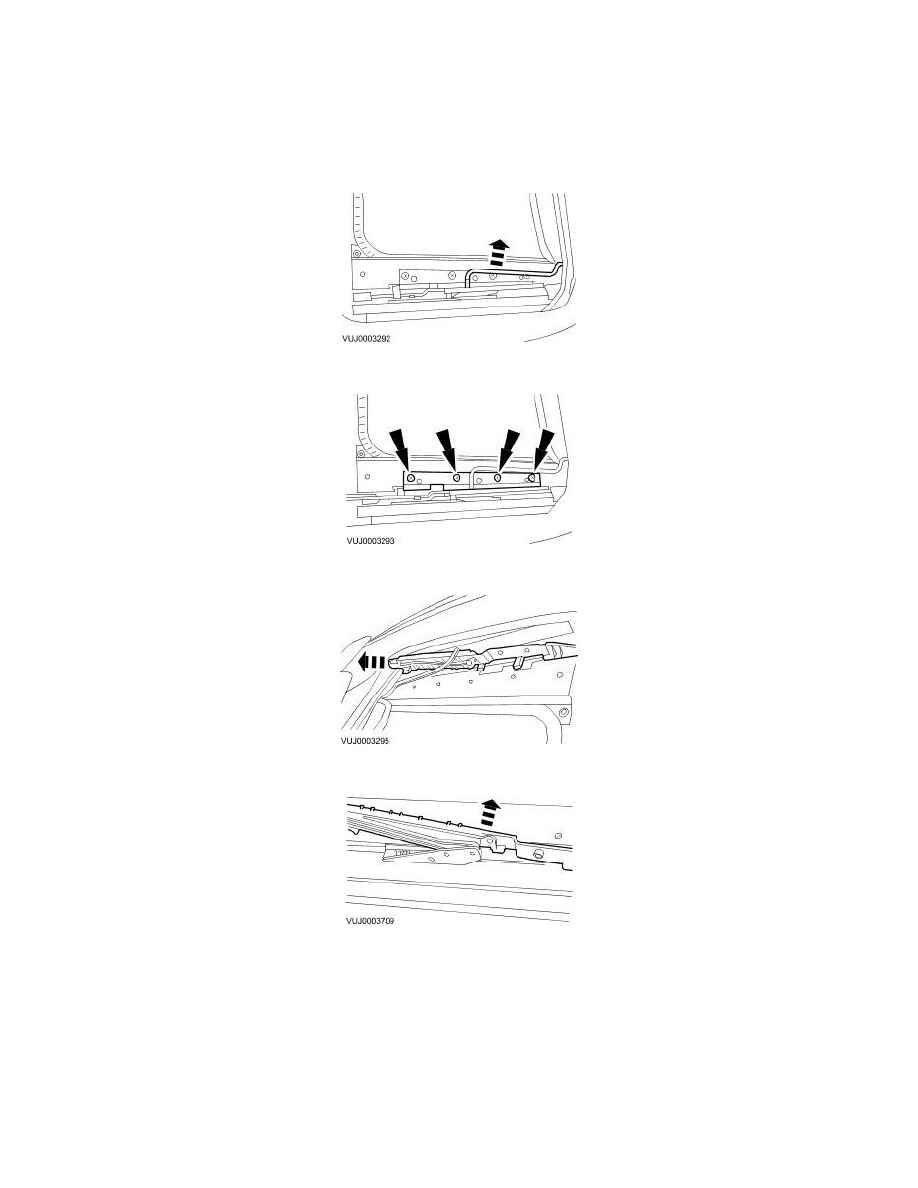

1. Remove the roof opening panel glass.
2. Detach the control arm.

3. Remove the lifter arm retaining plate.

4. Detach the lifter arm.

5. Remove the lifter arm.

Installation

1. To install, reverse the removal procedure.
2. Check, and if necessary, adjust the roof opening panel alignment.
