Assembly

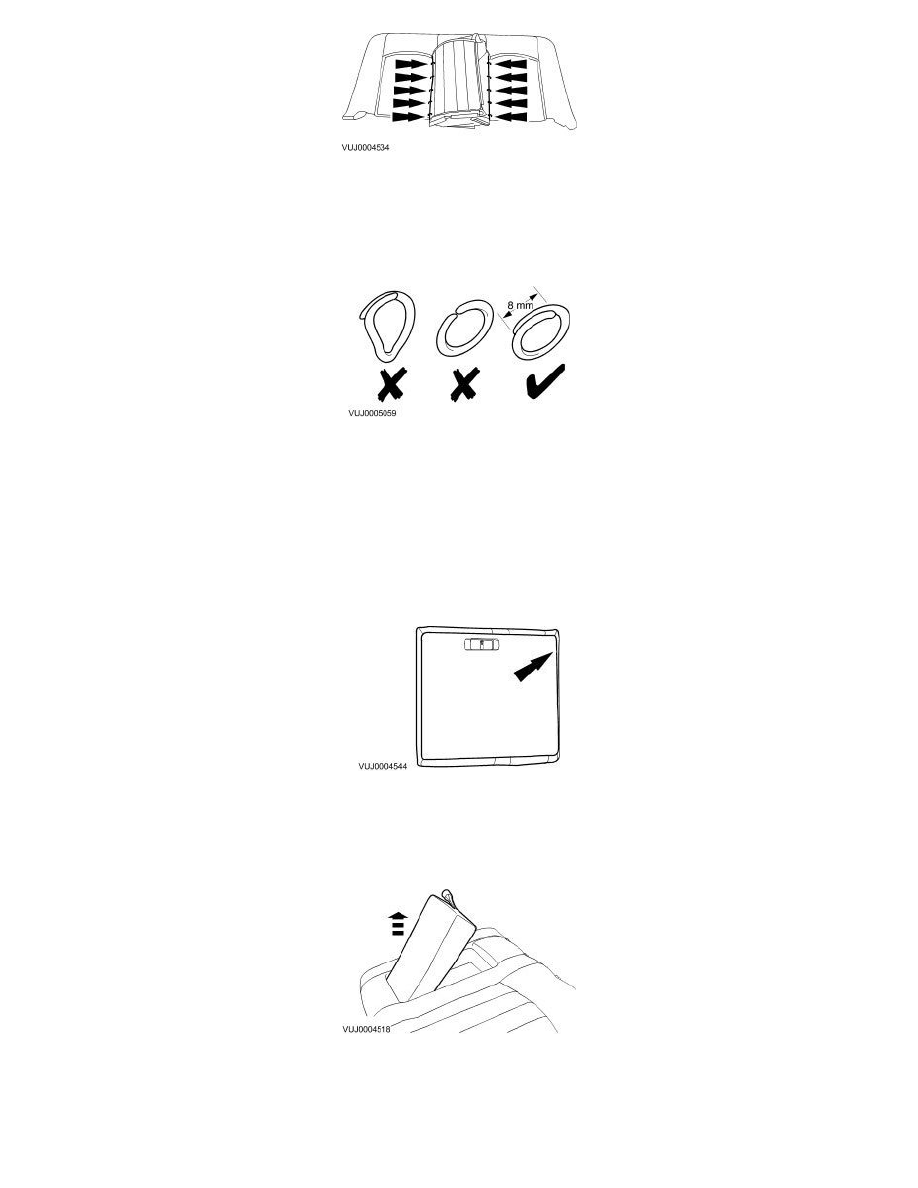

1. NOTE:  Install new hog rings. Use hog ring pliers to close the hog rings. Do not use any other tool. The hog rings must be closed to overlap as

illustrated.

To assemble, reverse the disassembly procedure.

Rear Seat Backrest - Vehicles With: 70/30 Split Seat

Rear Seat Backrest - Vehicles With: 70/30 Split Seat (76.70.48)

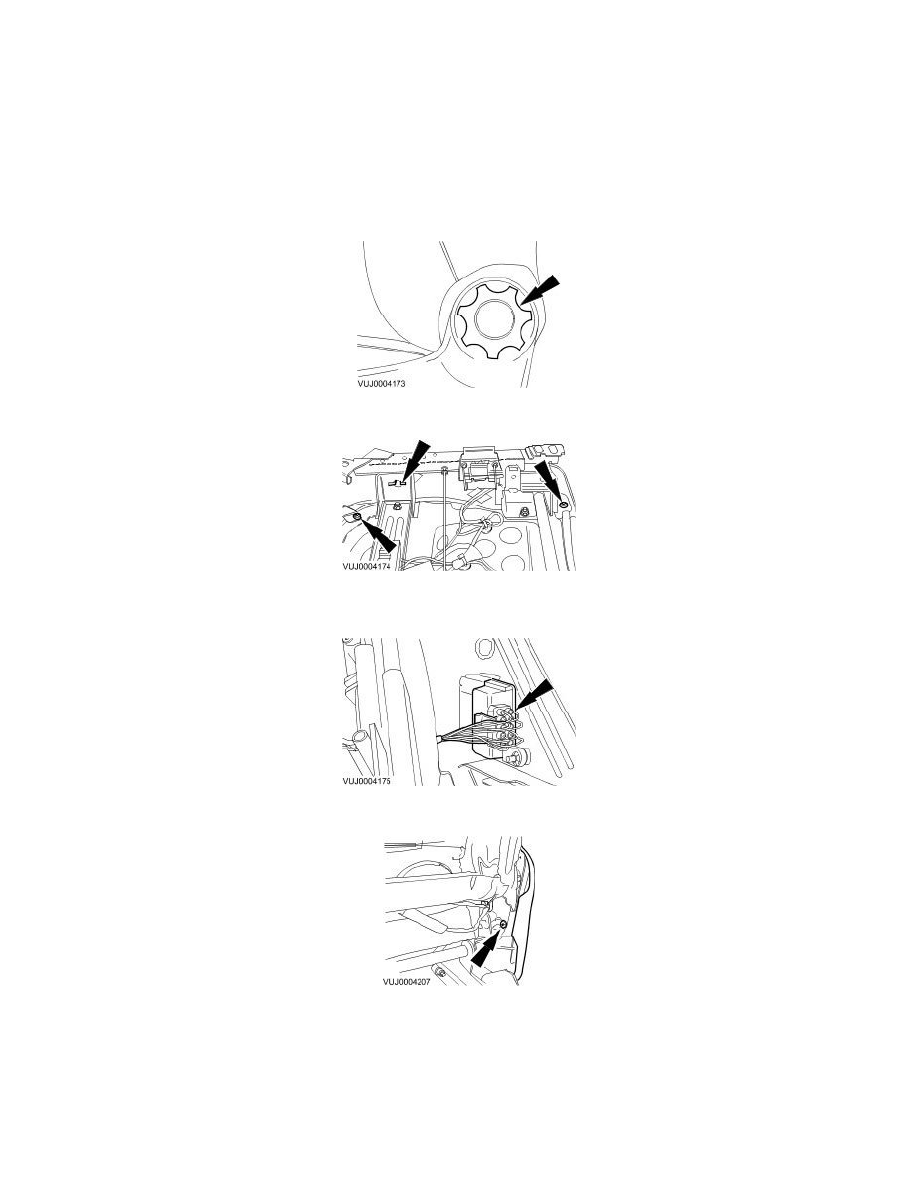

Disassembly

1. Remove the rear seat backrest - folding.
2. Remove the head restraint(s).
3. Detach the backrest cover from the backrest.

-

Detach the retaining strip.

4. NOTE:

-

The armrest pivot pins are held in place by split pins. The armrest should be lifted to gain access to the split pins.

-

Moving the armrest left and right assists in the removal of the pivot pins.

Remove the armrest.

5. Remove the head restraint guides.

1. Using a suitable screwdriver, press the locking tangs.
2. Remove the head restraint guides.
