Jaguar Workshop Service and Repair Manuals

Brake Pad: Service and Repair
Front Brake System

Removal

1. Remove the wheel and tire. For additional information, refer to Steering and Suspension.

2. Pivot the brake caliper upwards.

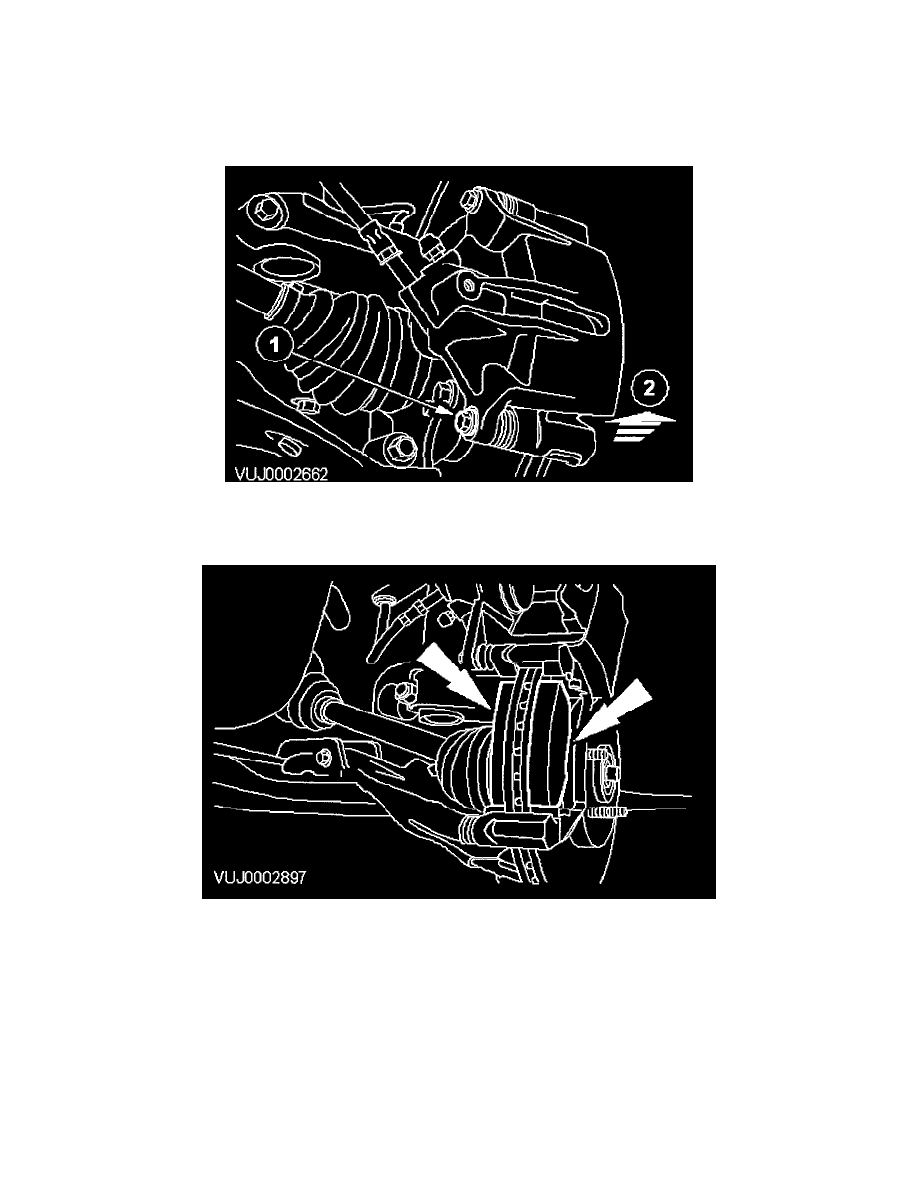

1. Remove and discard the brake caliper lower retaining bolt.
2. Pivot the brake caliper upwards.

3. Remove the brake pads.

Installation
