Remove the brake master cylinder and reservoir.

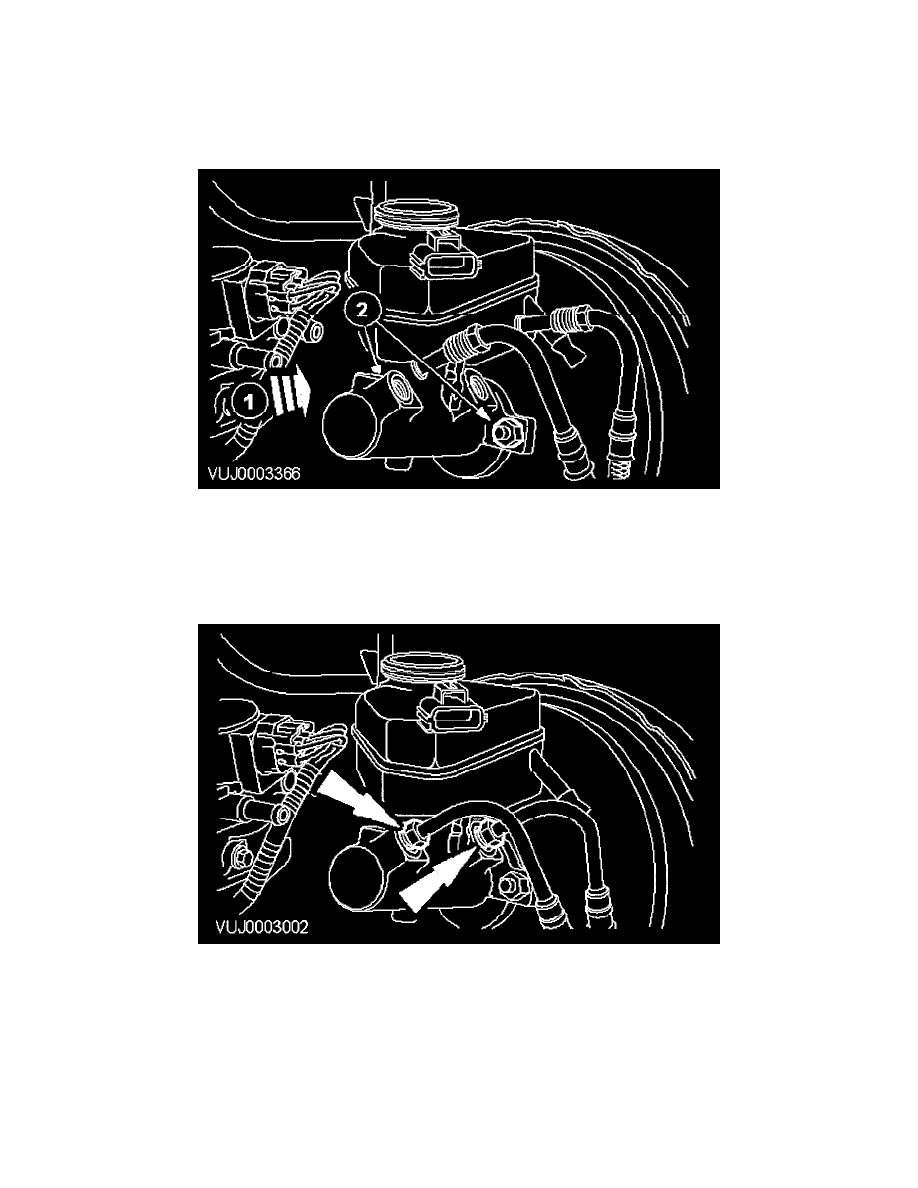

1. Remove the brake master cylinder retaining nuts.
2. Remove the brake master cylinder and reservoir.

Installation

All vehicles

1. NOTE:  Install a new O-ring seal to the brake master cylinder.

Install the brake master cylinder and reservoir.
1. Install the brake master cylinder and reservoir.
2. Install the brake master cylinder retaining nuts.

^

Tighten to 20 Nm.

2. Connect the brake fluid supply tubes.

-

Tighten to 15 Nm.
