Jaguar Workshop Service and Repair Manuals

Radiator Cooling Fan Motor: Service and Repair
Motor and Shroud

Cooling Fan Motor and Shroud 26.25.25

Removal

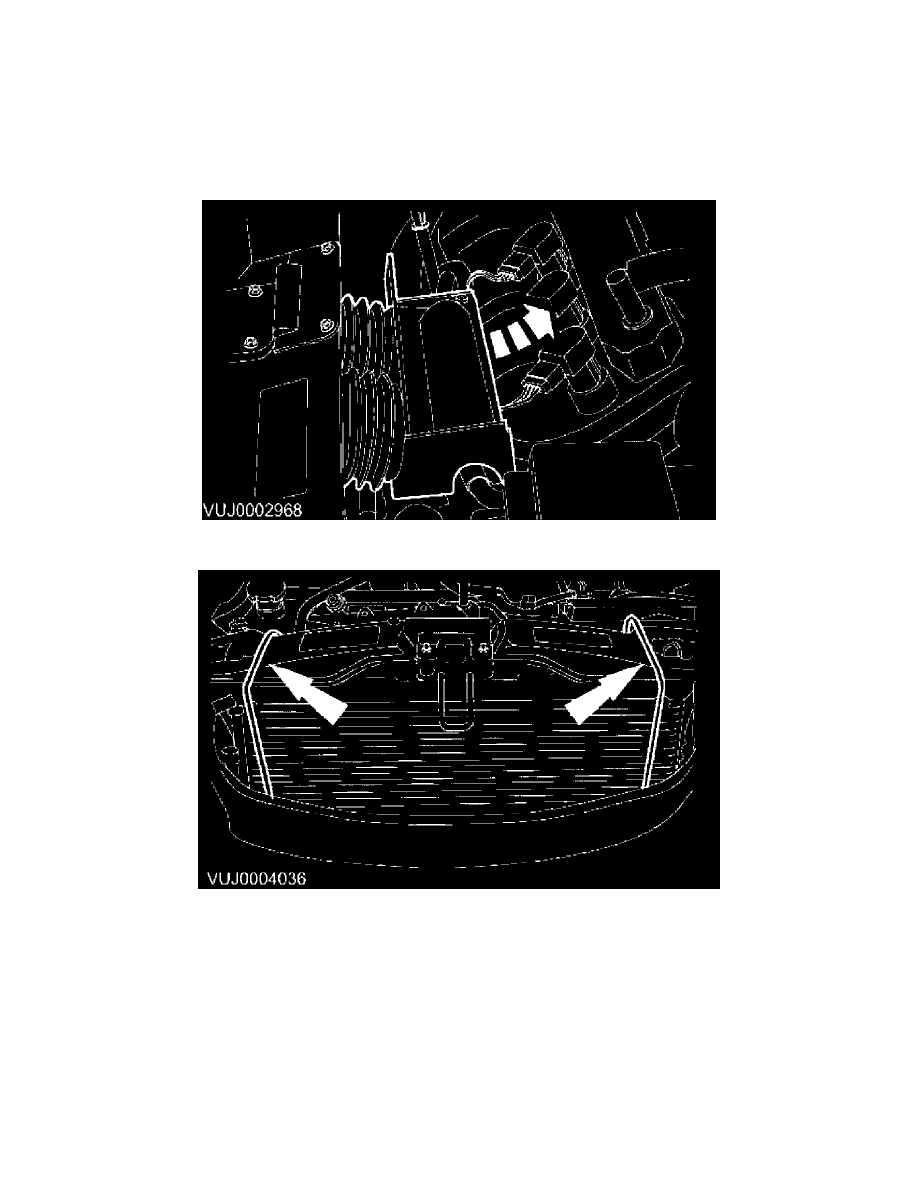

1. Remove the air cleaner.

2. Remove the air cleaner intake pipe.

3. CAUTION:

Make sure that the radiator is not damaged when installing the retaining straps.

NOTE:
To allow the cooling module to be partially lowered and supported when the radiator support beam is removed, suitable retaining straps must be
installed to the radiator.

Loosely attach suitable retaining straps to the radiator.

4. Drain the cooling system.

5. Lower the vehicle.
