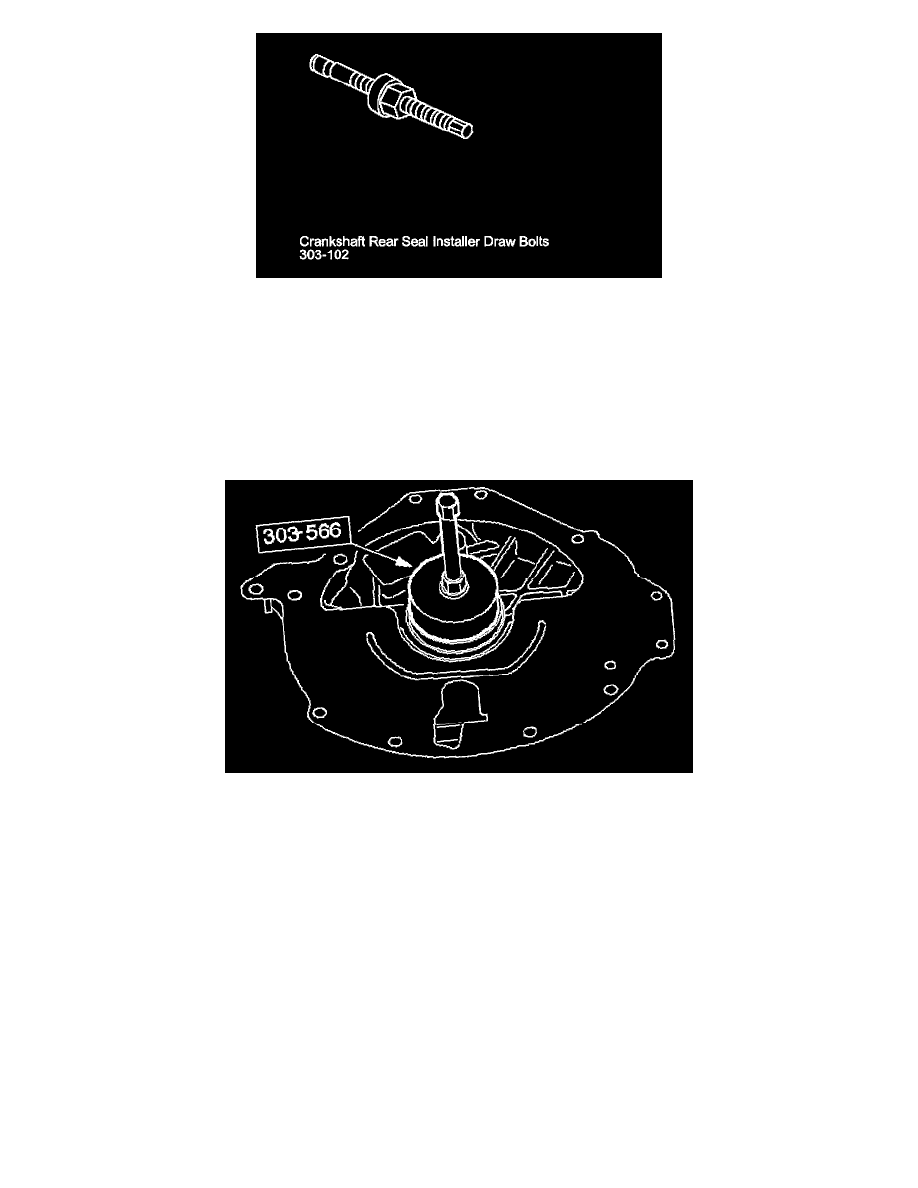

Crankshaft Rear Seal Installer Draw bolts

Removal
Vehicles With Manual Transmission

1. Remove the flywheel. For additional information, refer to Transmission and Drivetrain.

Vehicles With Automatic Transmission

2. Remove the flexplate. For additional information, refer to Transmission and Drivetrain.

All Vehicles

3. CAUTION:  Avoid scratching or damaging the oil seal sealing surfaces on the crankshaft and cylinder.

Using the special tool, remove the crankshaft rear main oil seal.

Installation

All Vehicles
1. Clean and inspect the crankshaft rear oil seal sealing surfaces.

2. NOTE:  Use oil WSE-M2C908-A or equivalent meeting Jaguar specification.

Lubricate the seal lip with oil.
