Oxygen Sensor: Service and Repair
Heated Oxygen Sensor (HO2S) - LH

Heated Oxygen Sensor (HO2S) LH 18.30.79

Removal

1. Disconnect the battery ground cable.
2. Raise and support the vehicle.

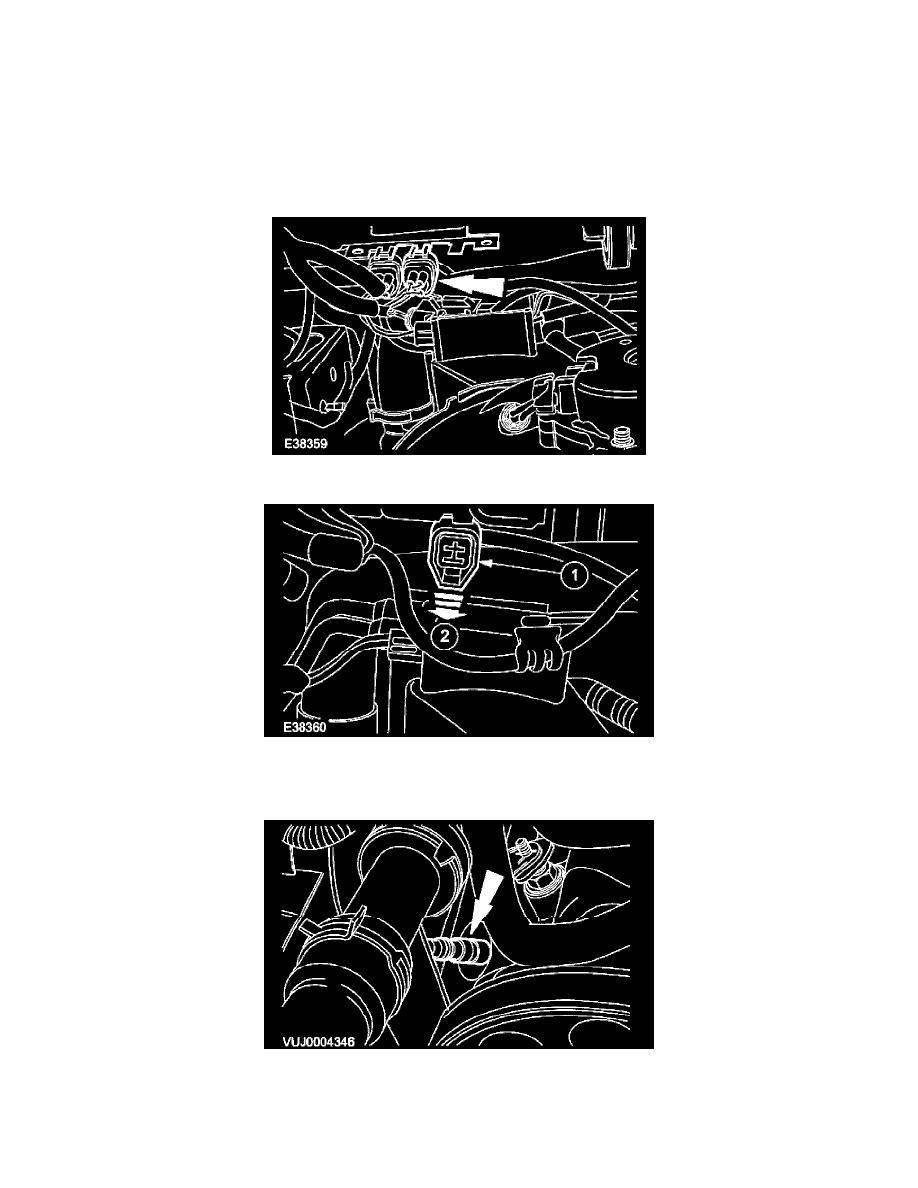

3. Disconnect the heated oxygen sensor (HO2S) electrical connector.

4. Detach HO2S electrical connector from the securing bracket.

1. Release the retaining tang.
2. Detach HO2S electrical connector from the securing bracket.

5.

CAUTION:
-

Do not cut the HO2S harness.

-

Make sure that the HO2S casing and harness is not damaged.
