Jaguar Workshop Service and Repair Manuals

3. WARNING:  MAKE SURE THAT THE TAP IS TURNED FULLY CLOCKWISE BEFORE FITTING THE FUEL PRESSURE

GAUGE TO THE SCHRAEDER VALVE. FAILURE TO FOLLOW THESE INSTRUCTIONS MAY RESULT IN PERSONAL
INJURY.

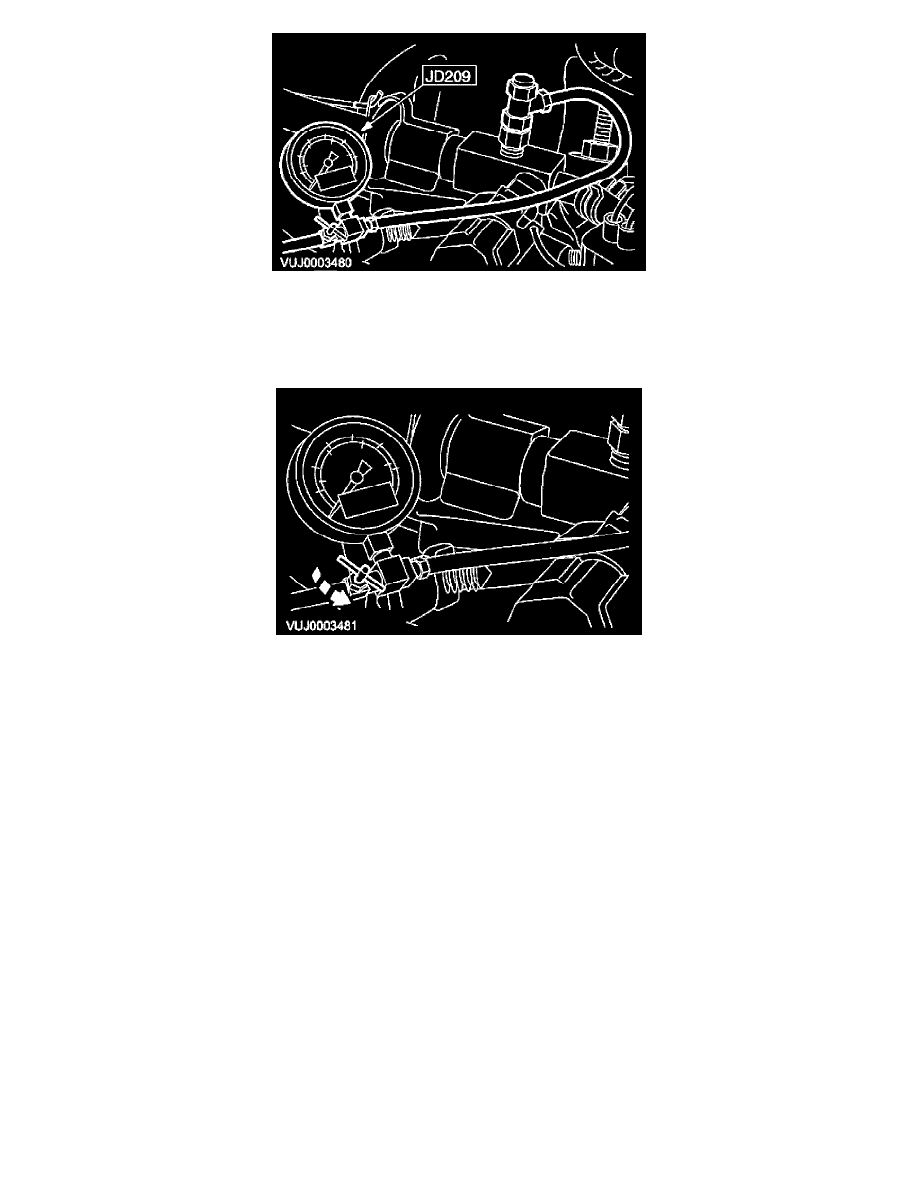

Connect the fuel pressure gauge to the schraeder valve.

4. NOTE:  When relieving the fuel pressure, catch any displaced fuel in a suitable container.

Turn the tap on the fuel pressure gauge fully counterclockwise to relieve the fuel pressure.

5. Remove the fuel pressure gauge and install the schraeder valve cap.
