Jaguar Workshop Service and Repair Manuals

Fuel Tank Pressure Sensor: Service and Repair

Fuel Tank Pressure Sensor 19.55.31

Removal

NOTE:  The fuel tank pressure sensor is fitted to USA market vehicles only.

1. WARNING:

DO NOT SMOKE OR CARRY LIGHTED TOBACCO OR OPEN FLAME OF ANY TYPE WHEN WORKING ON OR NEAR ANY
FUEL RELATED COMPONENTS. HIGHLY FLAMMABLE VAPORS ARE ALWAYS PRESENT AND MAY IGNITE. FAILURE TO
FOLLOW THESE INSTRUCTIONS CAN RESULT IN PERSONAL INJURY.

DO NOT CARRY OR OPERATE CELLULAR PHONES WHEN WORKING ON OR NEAR ANY FUEL RELATED COMPONENTS.
HIGHLY FLAMMABLE VAPOURS ARE ALWAYS PRESENT AND MAY IGNITE. FAILURE TO FOLLOW THESE
INSTRUCTIONS MAY RESULT IN PERSONAL INJURY.

THIS PROCEDURE INVOLVES FUEL HANDLING. BE PREPARED FOR FUEL SPILLAGE AT ALL TIMES AND ALWAYS
OBSERVE FUEL HANDLING PRECAUTIONS. FAILURE TO FOLLOW THESE INSTRUCTIONS MAY RESULT IN PERSONAL
INJURY.

Remove the fuel tank.

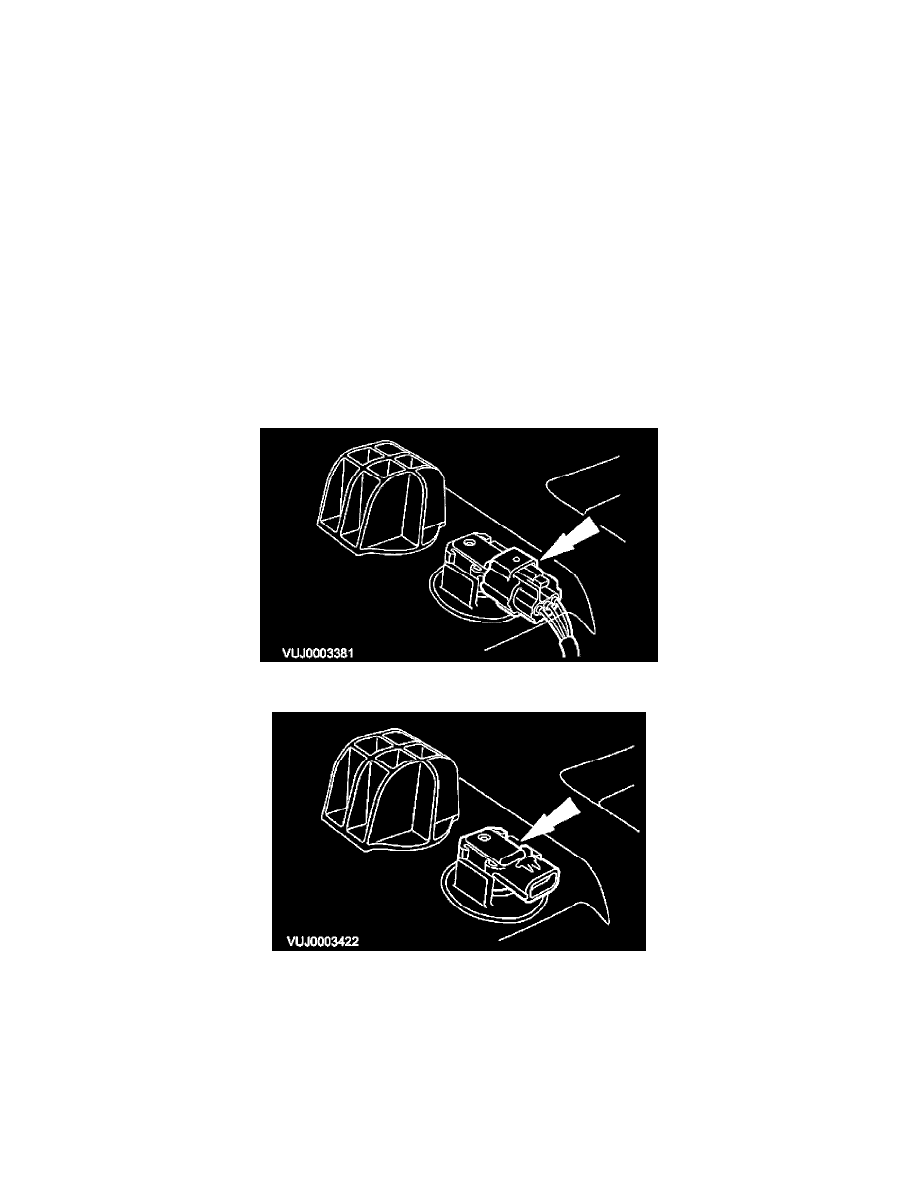

2. Disconnect the electrical connector.

3. Remove the fuel tank pressure sensor.
