Jaguar Workshop Service and Repair Manuals

PROM - Programmable Read Only Memory: All Technical Service Bulletins
Emissions - MIL ON, False DTC P0456 EVAP Leak

XT303-09

X-TYPE

DATE 12/02

MODEL
2002-03 MY
X-TYPE

VIN
C00001-D14654

False Flagging Of DTC P0456 - No Evaporative Leak Present - Repair Procedure

Issue:

This Technical Bulletin provides information to aid in the diagnosis of the Malfunction Indicator Lamp (MIL) illuminating and DTC P0456 flagging
without a leak being present. It has been determined that DTC P0456 may be false flagging when there is no actual leak present.

Engineering will provide a definitive fix as soon as possible. As a temporary solution, if no leak is present, the ECM should be re-calibrated as an
existing module using the calibration on WDS disc issue 21. This will reduce the possibility of the problem occurring.

Note:

Changing fuel tanks or any other Evaporative (EVAP) related components would not prevent a falsely flagged DTC P0456 recurring. Components
should only be changed if the root cause of a leak can be identified.

Action:

Determine the likelihood of the presence of a leak in the fuel tank, using one of the following methods:

^

If GDS 500/510 is not available: Carry out EVAP system pressure test using K-line smoke machine or VacuTec or equivalent .020 gross leak
detection equipment.

^

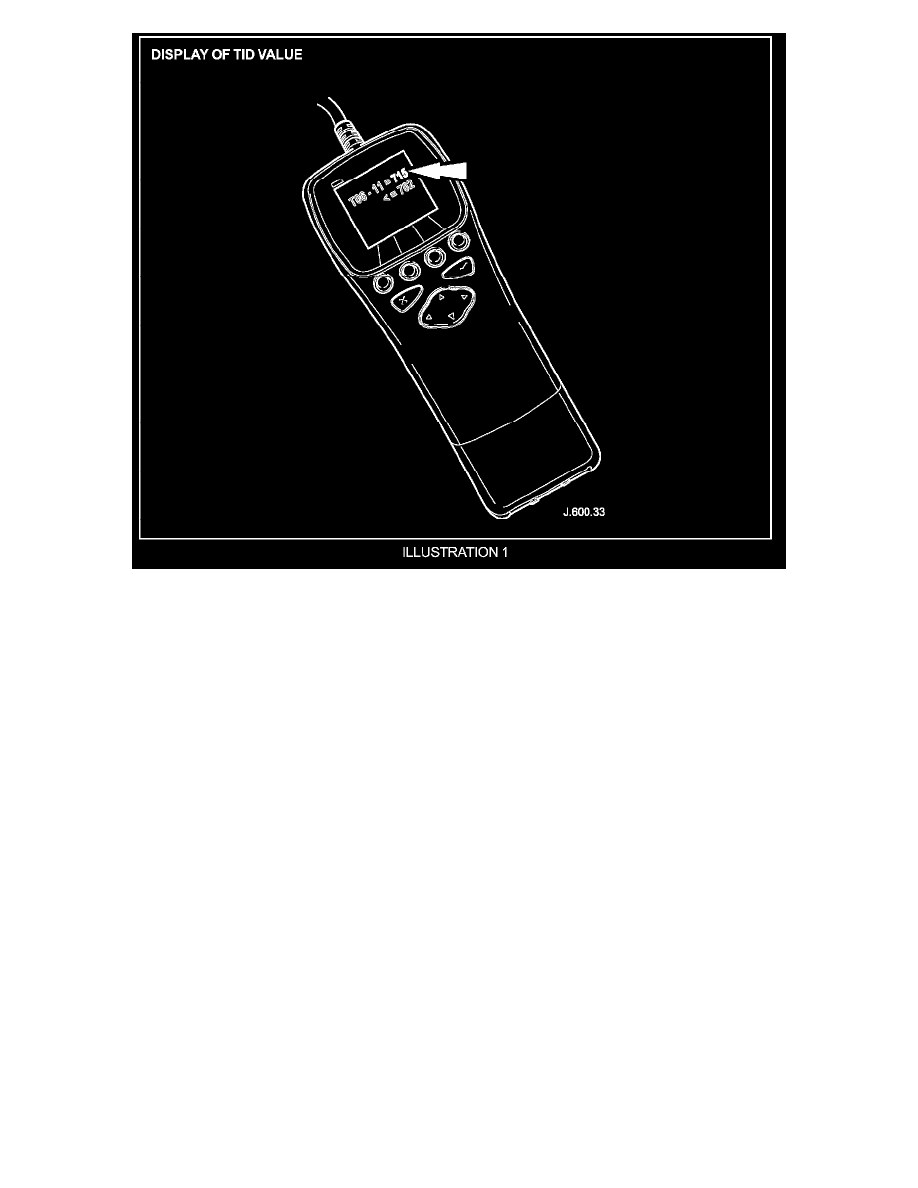

If a GDS 500/510 is available, interrogate Test Identities (TID) 6 (see procedure below). If the value of this TID is greater than or equal to 710 a leak
is likely. Further investigation to establish the root cause of the leak should be carried out, using the K-line equipment.

Note:

^

TID 6 must be checked before clearing DTCs.

^

TID 6 cannot be interrogated using WDS.

^

The procedure for checking TID 6 is only to be used as a temporary measure; it should not be used when the definitive fix is available.

1.

Connect GDS 500/510 to the data link connector.

2.

At main menu, highlight 'EOBD/OBDII scan tool' and press check mark.

3.

Navigate to 'select option' menu.

4.

At 'select option' menu, highlight 'On-Board Monitoring Test Results' and press check mark.

5.

Highlight 'Non-continuous' and press check mark.

6.

Highlight 'TID OO (11)' and press check mark.

7.

Highlight 'T06' (1)' and press check mark.
