Jaguar Workshop Service and Repair Manuals

1.

Open hood and install fender protection covers.

2.

Disconnect vehicle battery. (See Workshop Manual, JTIS CD ROM, section: 414-01).

Note:

The General Electronic Control Module (GECM) is clipped into the Engine Control Module (ECM) bracket above the ECM. There are no
separate brackets. The two modules are located on the right side of the passenger compartment beneath the dash near the A-post.

3.

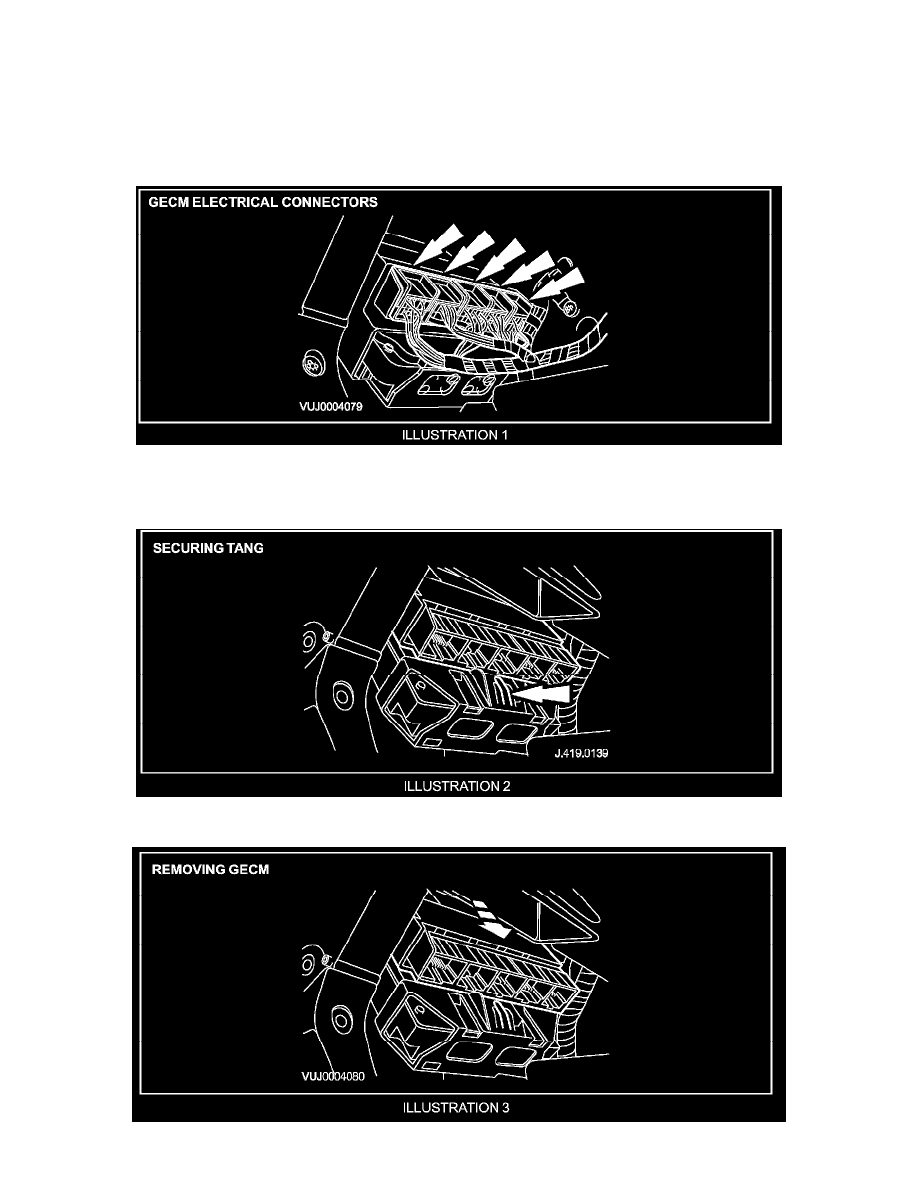

Displace electrical connectors from GECM (Illustration 1).

4.

Displace and reposition GECM electrical harness.

5.

Displace tang on GECM securing plate to lower securing bracket (Illustration 2).
