Jaguar Workshop Service and Repair Manuals

Air Bag Control Module: Service and Repair

Restraints Control Module (RCM)

Removal

1. WARNING:

-

To avoid accidental deployment and possible personal injury, the backup power supply must be depleted before repairing or
replacing any air bag SRS components. To deplete the backup power supply energy, disconnect the battery ground cable and wait one
minute. Failure to follow this instruction may result in personal injury.

-

Never probe the connectors on the air bag module. doing so may result in air bag deployment. Failure to follow this instruction may
result in personal injury.

CAUTION:  Electronic modules are sensitive to static electrical charges. If exposed to these charges, damage may result.

NOTE:  Repair is made by replacement only. If a part is replaced and the new part does not correct the condition, install the original part and
carry out the diagnostic procedure again.

Disconnect the battery ground cable.

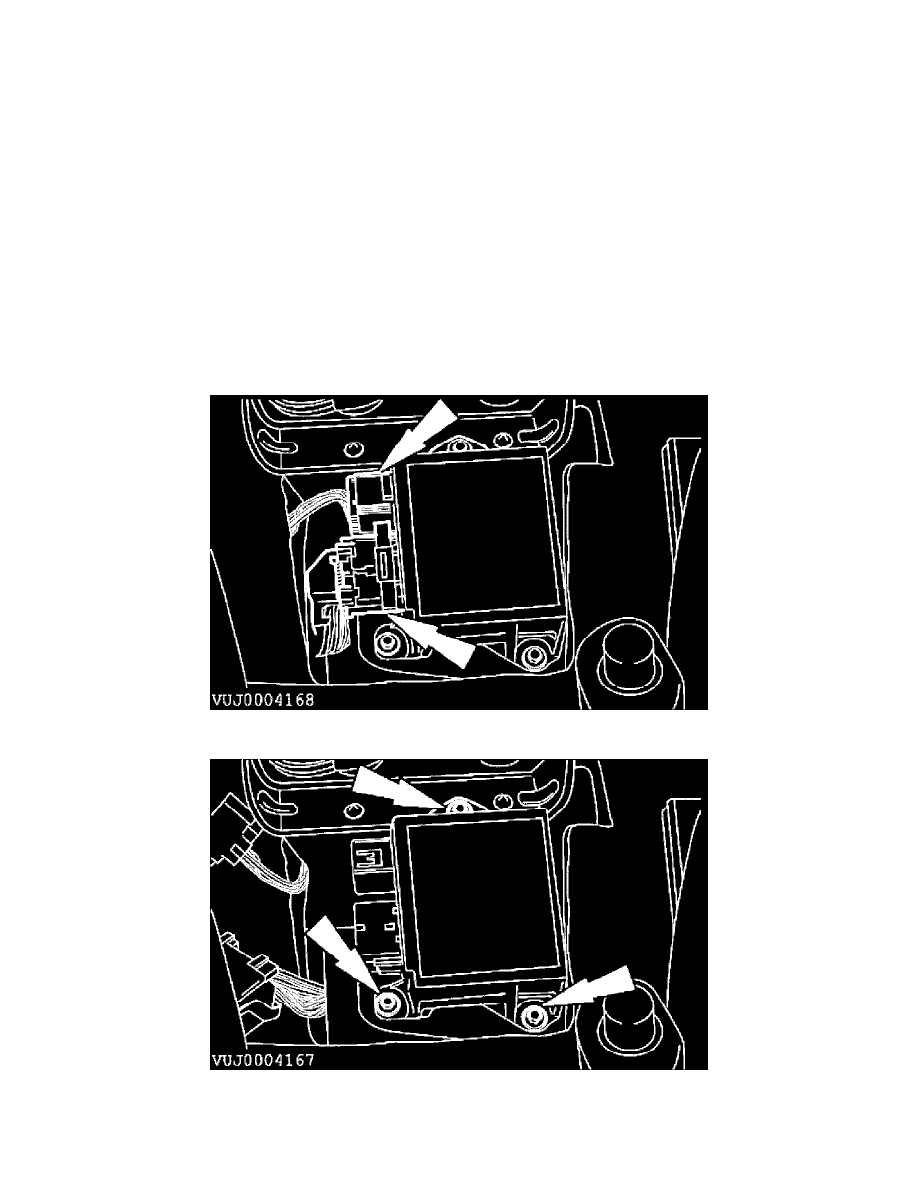

2. Remove the center console.

3. Disconnect the RCM electrical connectors.

4. Remove the RCM.

Installation
