Seat Belt Retractor: Service and Repair
Front Safety Belt Retractor

Front Safety Belt Retractor

Removal

NOTE:

-

The front seat belts, which incorporate the seat belt retractors and pretensioners are supplied as an assembly and not serviceable components.

-

Repair is made by replacement only. If a part is replaced and the new part does not correct the condition, install the original part and carry out the
diagnostic procedure again.

1. NOTE:  Right-hand shown left-hand similar.

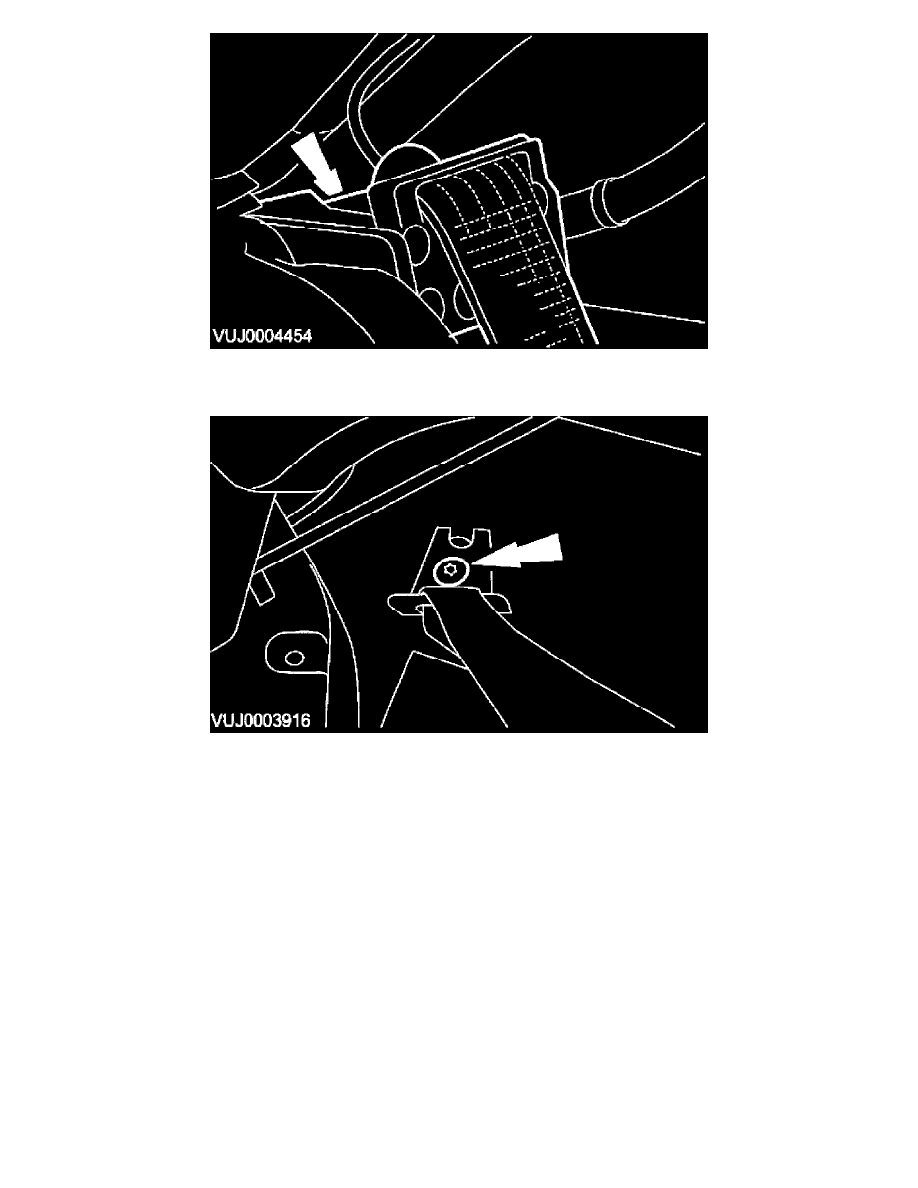

Remove the lower B-pillar trim panel.

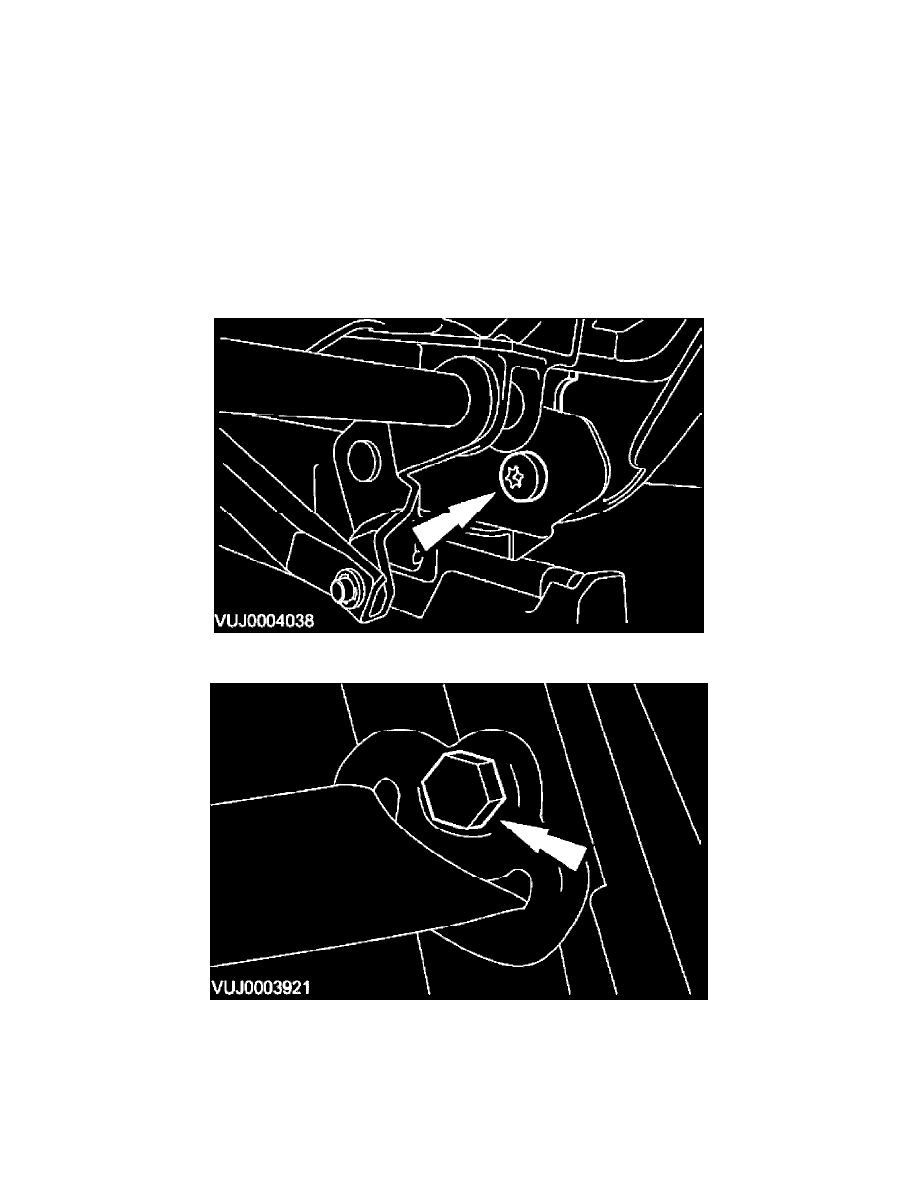

2. Detach the safety belt lower anchor from the underside of the seat.

3. Detach the safety belt upper retaining bolt.
