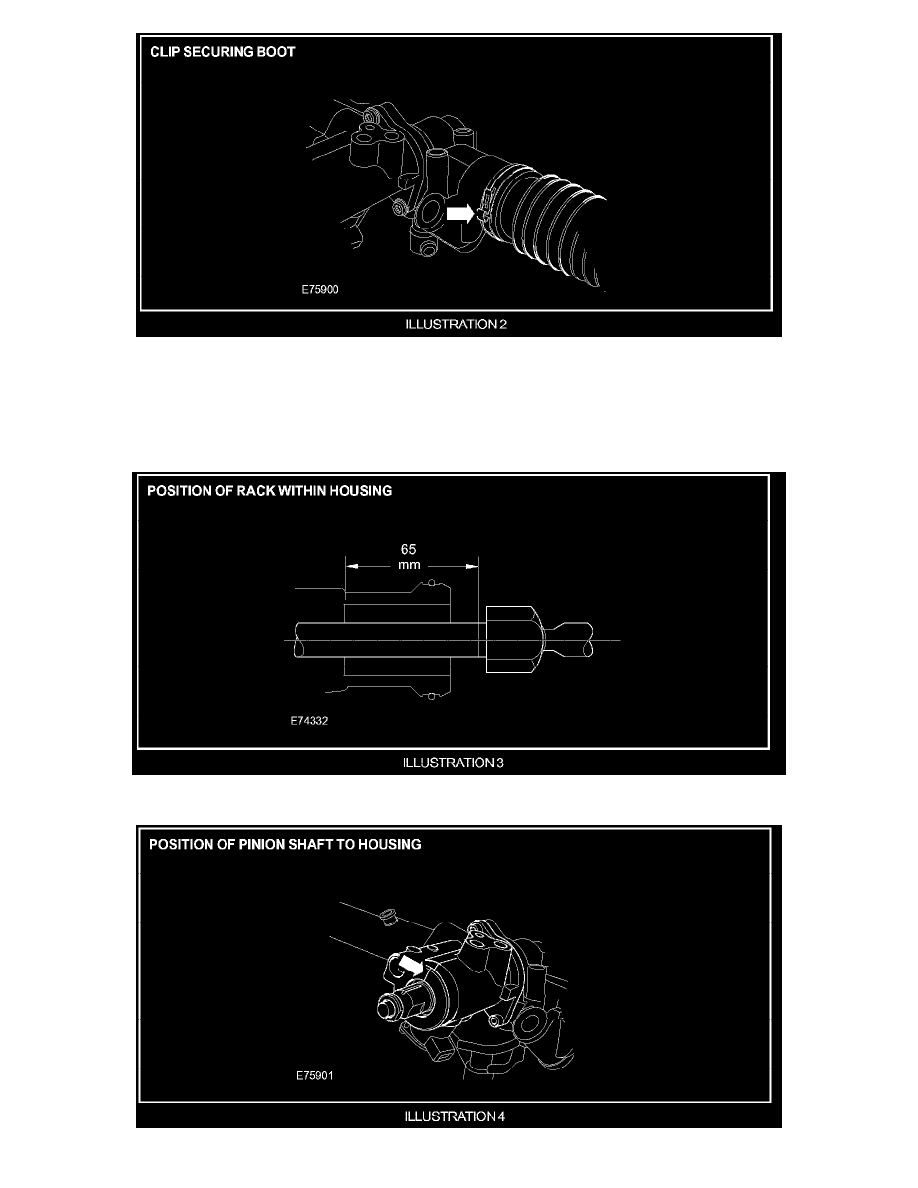

Remove and discard the boot securing clip on the pinion end of the rack body, and release boot (Illustration 2).

Caution:

Note the orientation of the rack bar to the rack bar housing, and mark the position of the rack bar in relation to the rack bar housing. This will
aid reassembly of the pinion housing to the rack housing after the seal has been replaced, by ensuring that the rack bar teeth, are in the correct
position to allow meshing of the pinion when the pinion housing is reinstalled.

6.

Align the steering gear to measurements shown in illustration 3.
