Front Subframe: Service and Repair
Removal

Front Subframe - 2.0L/2.5L/3.0L (76.10.05)

Special Service Tools

-

Powertrain Assembly Jack HTJ1200-2

Removal

All vehicles

1. Remove the front wheels and tires.

-

See: Wheels and Tires/Service and Repair

2. Remove the radiator splash shield.

-

See: Body and Frame/Splash Guard/Service and Repair

3. Remove the front muffler.

-

See: Engine, Cooling and Exhaust/Exhaust System/Muffler/Service and Repair/Front Muffler - 2.0L/2.5L/3.0L (30.10.18)

4. Remove the muffler inlet pipe.

-

See: Engine, Cooling and Exhaust/Exhaust System/Exhaust Pipe/Service and Repair

Note: Mark the position of the driveshaft in relation to the drive pinion flange.

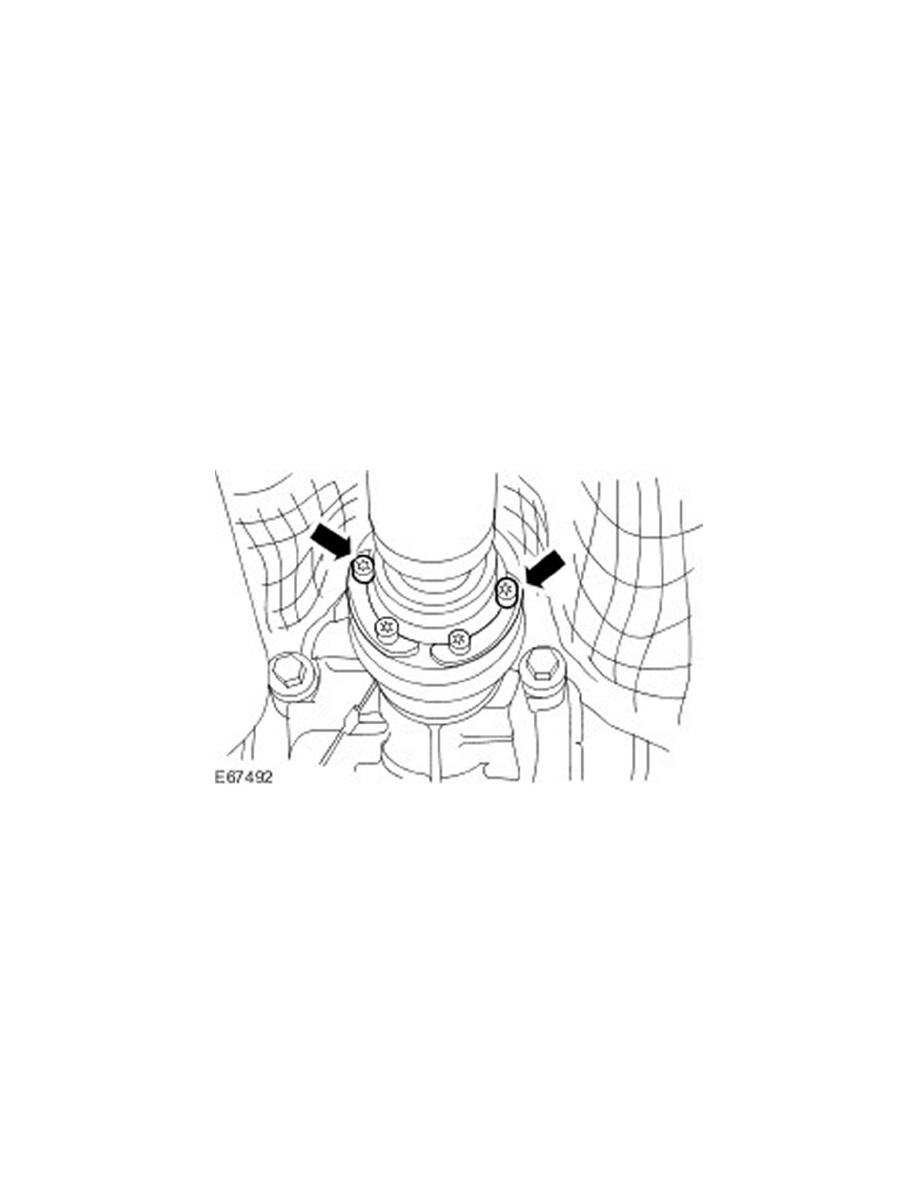

5. Remove two opposing driveshaft universal joint retaining bolts.
