mounting surface.

6.

Rotate each wheel so that the previously marked high point is at the bottom (6 o'clock position) and will contact the floor when the vehicle is
lowered (for rear wheels, have transmission in neutral and have an assistant hold one wheel stationary while the other is rotated to bring the high
point to the 6 o'clock position).

7.

Lower the car partially to the floor, so that light to moderate load is placed on each of the wheels.

8.

Torque the lug nuts of each wheel to 95 Nm (70 lb. ft.).

9.

Road test the vehicle.

MOUNTING EQUIPMENT FOR ALL WHEEL BALANCERS:

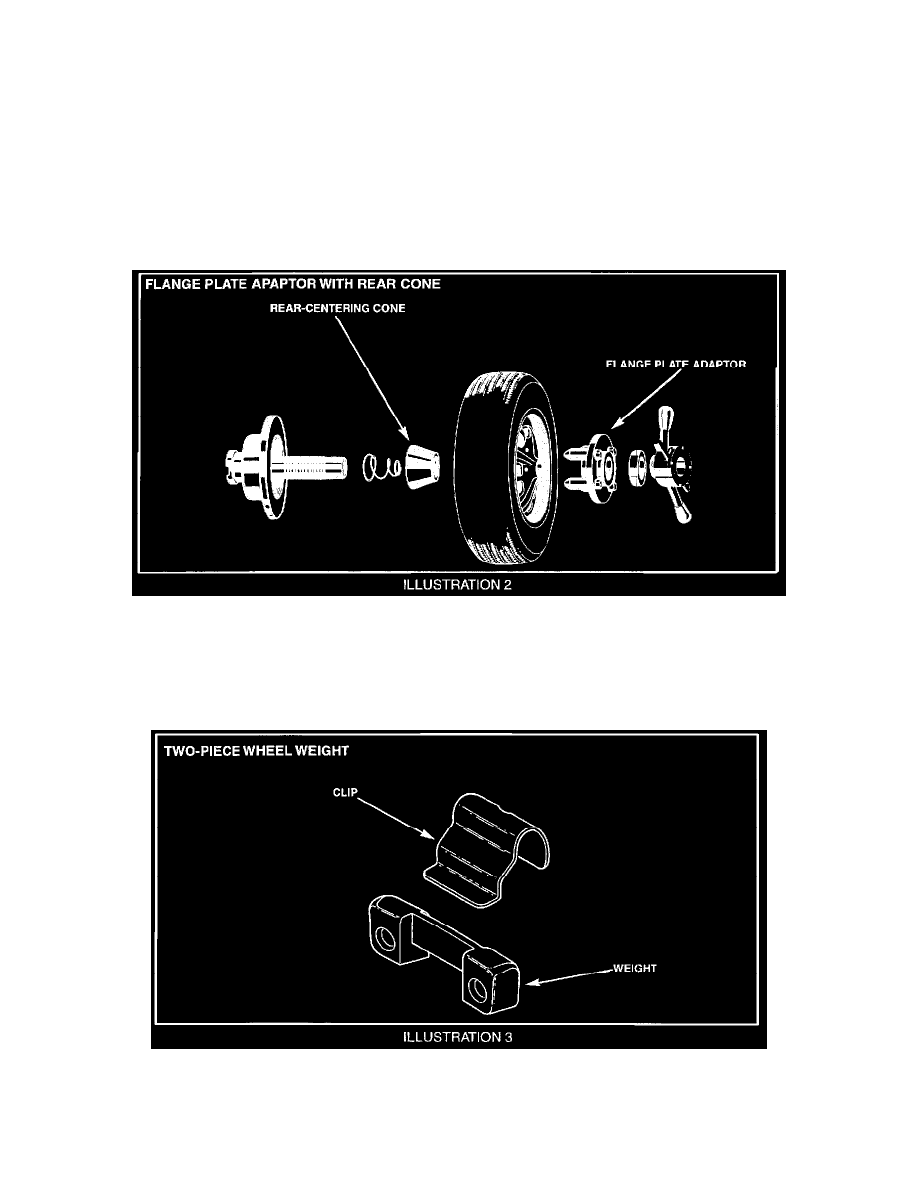

For optimum results, Jaguar Cars requires that tire/wheel assemblies are mounted to the Hunter 9700/9712 using the rear cone and flange plate adaptor
method (Illustration 2). The 5-lug flange plate adapter (part no. 175-264-1) can be ordered from Rotunda 1-800-ROTUNDA (768-8632). This flange
plate must be used in conjunction with the proper rear mounting cone. This mounting method provides precise balance with the highest rate of
repeatability.

TWO PIECE, CLIP-ON WHEEL WEIGHT INSTALLATION PROCEDURE

For rim mounted wheel weights, use only Jaguar specification two piece clip-on wheel weights (Illustration 3). Jaguar Cars recommends the use of a
compression tool to install wheel weights. This tool prevents accidental damage to the rim and deformation of the wheel weight clips.
