3. CAUTION:  Do not under any circumstance, loosen the pinion nut to reduce preload, if preload is exceeded install a new collapsible spacer and

pinion nut.

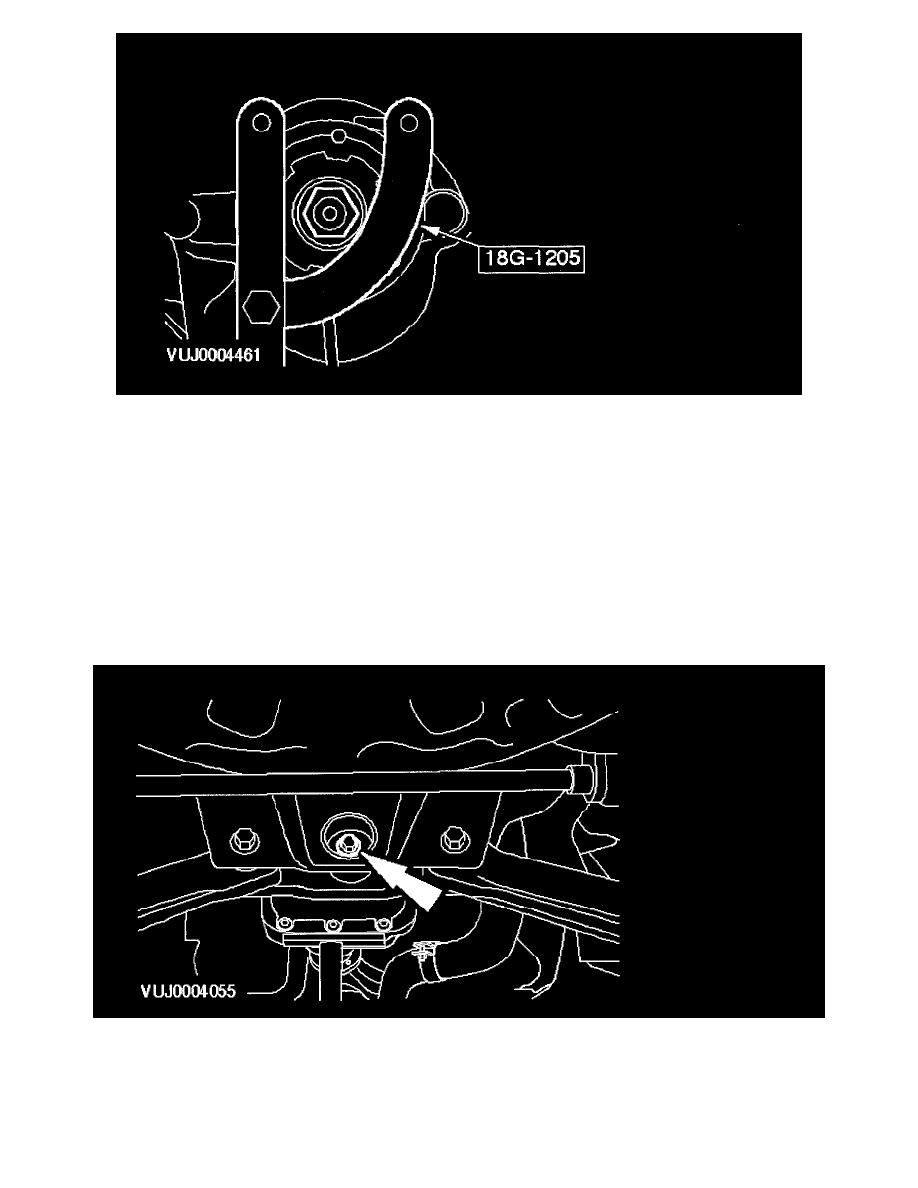

Using the special tool, hold the pinion flange while tightening the drive pinion retaining nut.

4. CAUTION:  If the preload recorded prior to disassembly is lower than the specification (1.7 Nm/15 inch lbs.) for used bearings, tighten the

companion flange nut until the pinion preload reaches the specification (1.7 Nm/15 inch lbs.). If the preload recorded prior to disassembly is
higher than the specification for used bearings, tighten the companion flange nut to the original reading as recorded.

NOTE:  Rotate the pinion to allow the pinion bearing to seat correctly. Take frequent pinion bearing torque preload measurements by rotating the
pinion with a (Nm / inch lbs.) torque wrench.

Using the special tool, carry out a pinion bearing preload check.

5. Install the axle assembly.

6. Loosely install the axle assembly rear retaining bolt.
