Drivetrain - Transfer Case Oil Leak

NUMBER
XT308-008

MODEL
X-TYPE

DATE June 26, 2006

SECTION: 308-07

Transfer Case Shaft Oil Leak

AFFECTED VEHICLE RANGE:

X-Type

VIN: C00294 onwards
Model Year: 2002 onwards

CONDITION SUMMARY:

OIL LEAK FROM TRANSFER CASE AREA

Situation:
Thread-lock seal between the staked nut and transfer case shaft may breakdown, resulting in an oil leak from the transfer case area.

Action:
Should a customer express a concern of an oil leak from the transfer case area, refer to the Repair Procedure detailed in this bulletin to install a new
gasket, thread lock and nut to the transfer case shaft.

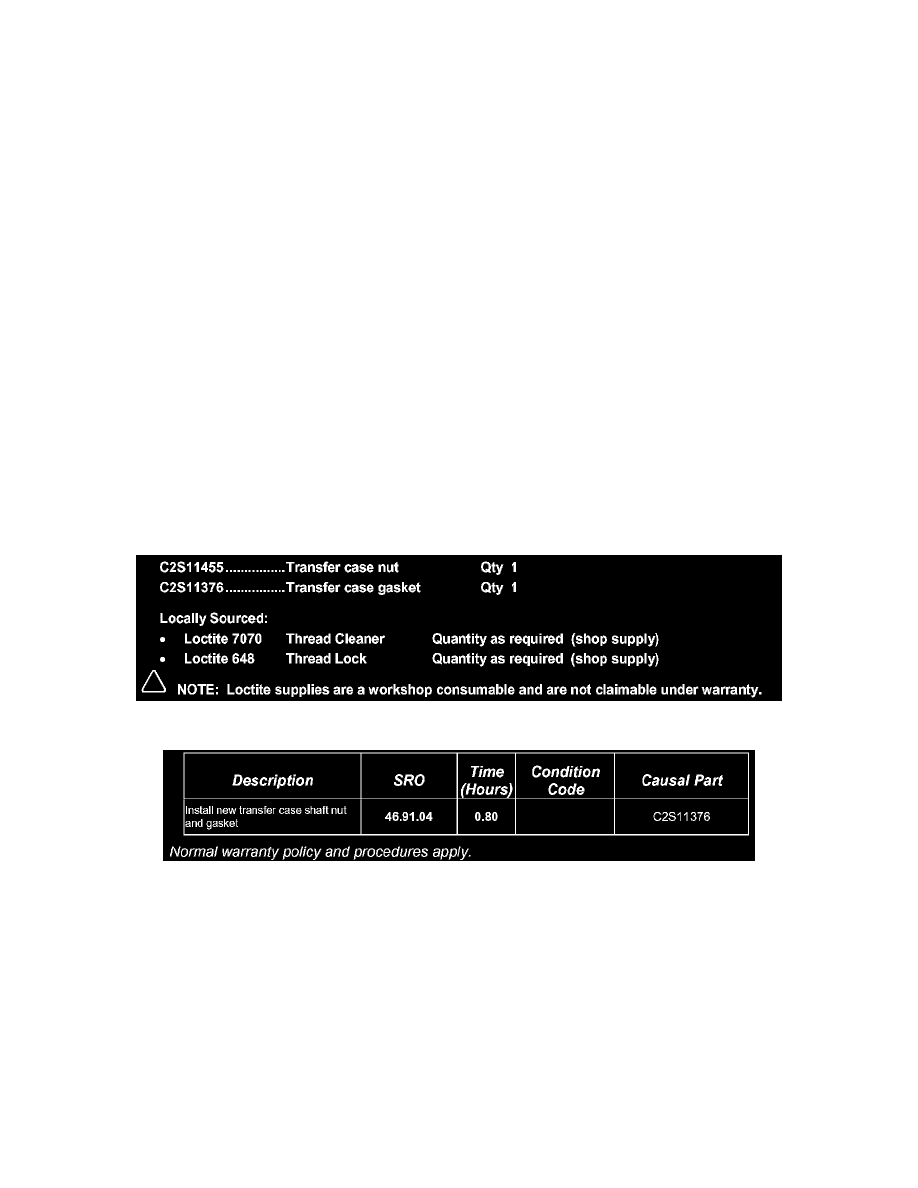

PARTS

WARRANTY:

NOTE:

Repair procedures are under constant review, and therefore times are subject to change; those quoted here must be taken as guidance only. Always
refer to DDW to obtain the latest repair time.

DDW requires the use of causal part numbers. Labor only claims must show the causal part number with a quantity of zero.

REPAIR PROCEDURE

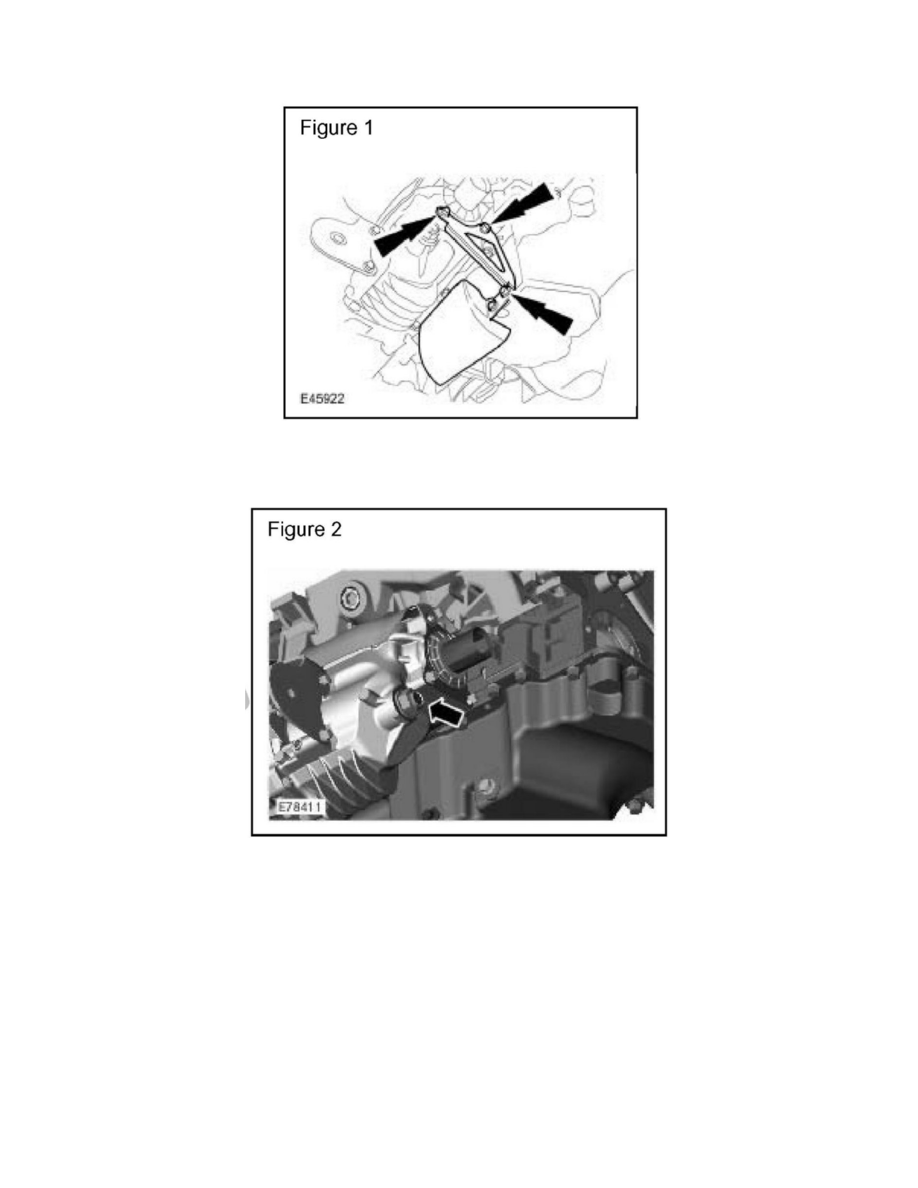

INSTALL TRANSFER CASE SHAFT NUT AND GASKET

NOTE:

GTR lookup sequence is as follows:

GTR Home > NAS > Service Information/X400 - X-TYPE/2002 > Workshop Manuals > Bookmark "Powertrain/Exhaust System/309-00:
