Jaguar Workshop Service and Repair Manuals

Rear Door Window Glass: Removal and Replacement

Rear Door Fixed Window Glass

Rear Door Fixed Window Glass

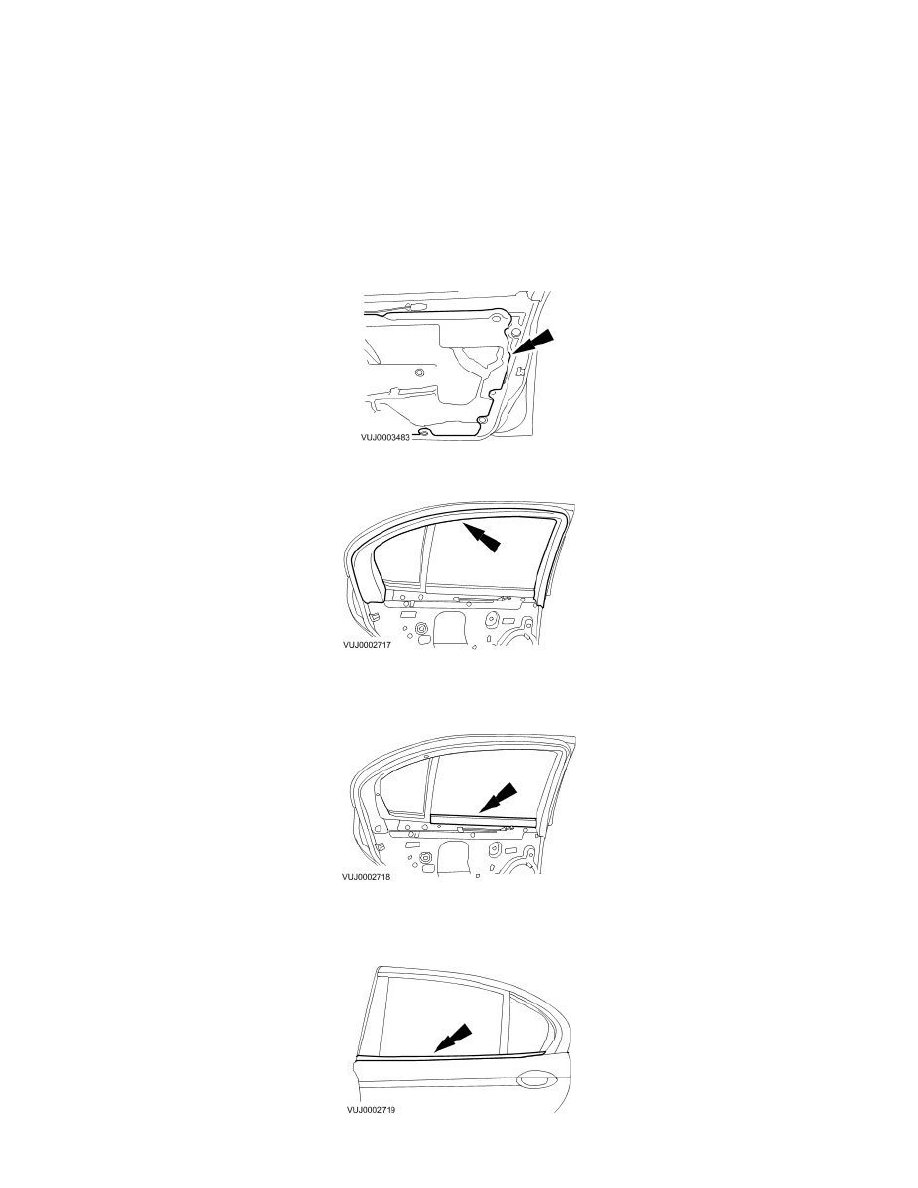

Removal

1. Remove the rear door trim panel.

2. CAUTION:  Do not touch the adhesive surface as rebonding will be impaired.

Peel back the weathershield.

3. Detach the window glass surround trim.

4. CAUTION:  Do not bend or deform the interior weatherstrip.

Remove the door interior weatherstrip.

5. CAUTION:  Do not bend or deform the exterior weatherstrip.

Remove the door exterior weatherstrip.

6. Detach the window glass aperture seal.
