Windshield: Removal and Replacement

Windshield Glass Using Cheese Wire

Windshield Glass Using Cheese Wire (76.81.40)

Removal

1. Remove the sun visors.
2. Remove the cowl vent screen cover.
3. Remove the interior mirror.

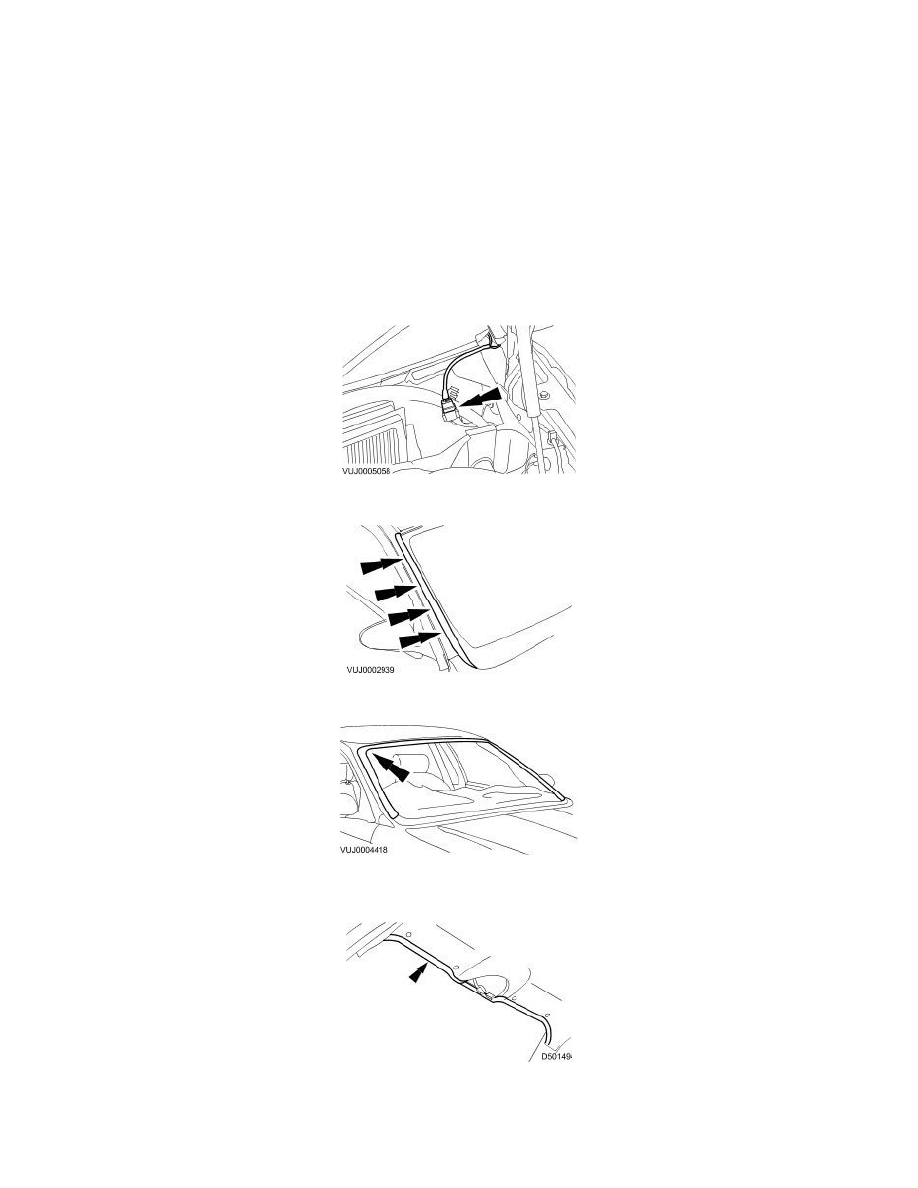

4. NOTE:  Left-hand shown, right-hand similar.

Disconnect the heated windshield glass electrical connectors.

5. Remove the A-pillar exterior trim.

6. Apply suitable protective tape around the windshield glass aperture to protect the paintwork.

7. Place a suitable protective sheet over the fascia and place a protective board over the sheet.
8. Apply suitable protective tape to the leading inner edge of the roof panel.

9. Prepare the cheese wire and the cutting handle.

-

Position the cutting handle central tube fully upwards in the handle.

-

Cut a suitable length of cheese wire and pass one end through the handle tube and the locating aperture.

-

Move the cutting handle central tube downwards to secure the cheese wire.
