Jaguar Workshop Service and Repair Manuals

Arm Rest: Service and Repair
Front Door Armrest

FRONT DOOR ARMREST

Removal

1. Remove battery cover and disconnect ground cable from battery terminal.
2. Remove door casing.

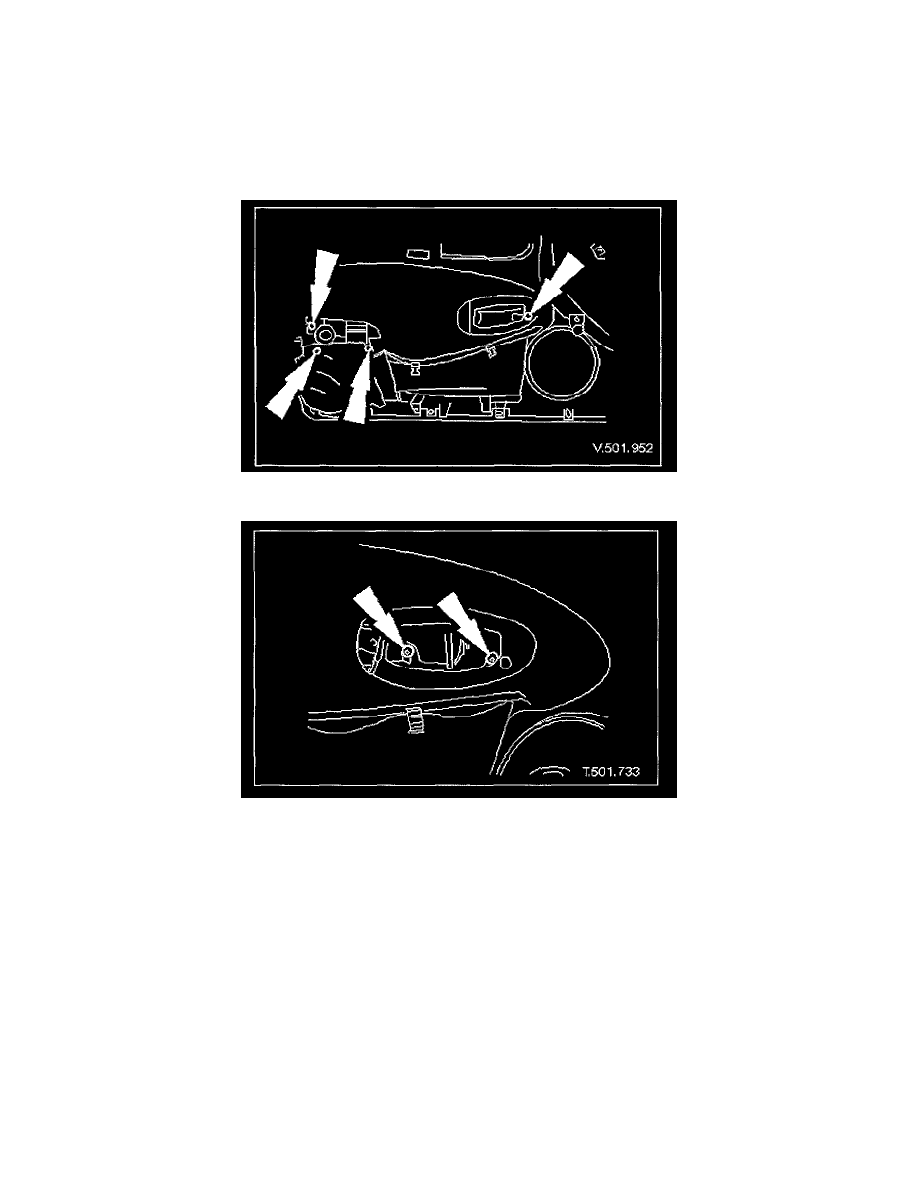

3. Slacken and remove four screws securing armrest to door casing and remove armrest from casing.

4. Remove switchpack from armrest

1. Slacken and remove two screws securing switch pack and finisher to armrest.
2. Remove switchpack and finisher from armrest.
