Jaguar Workshop Service and Repair Manuals

Wiring Harness: Service and Repair
Transmission Internal Harness

Transmission Internal Harness

Removal

NOTE:  The temperature sensor is integral with the internal harness.

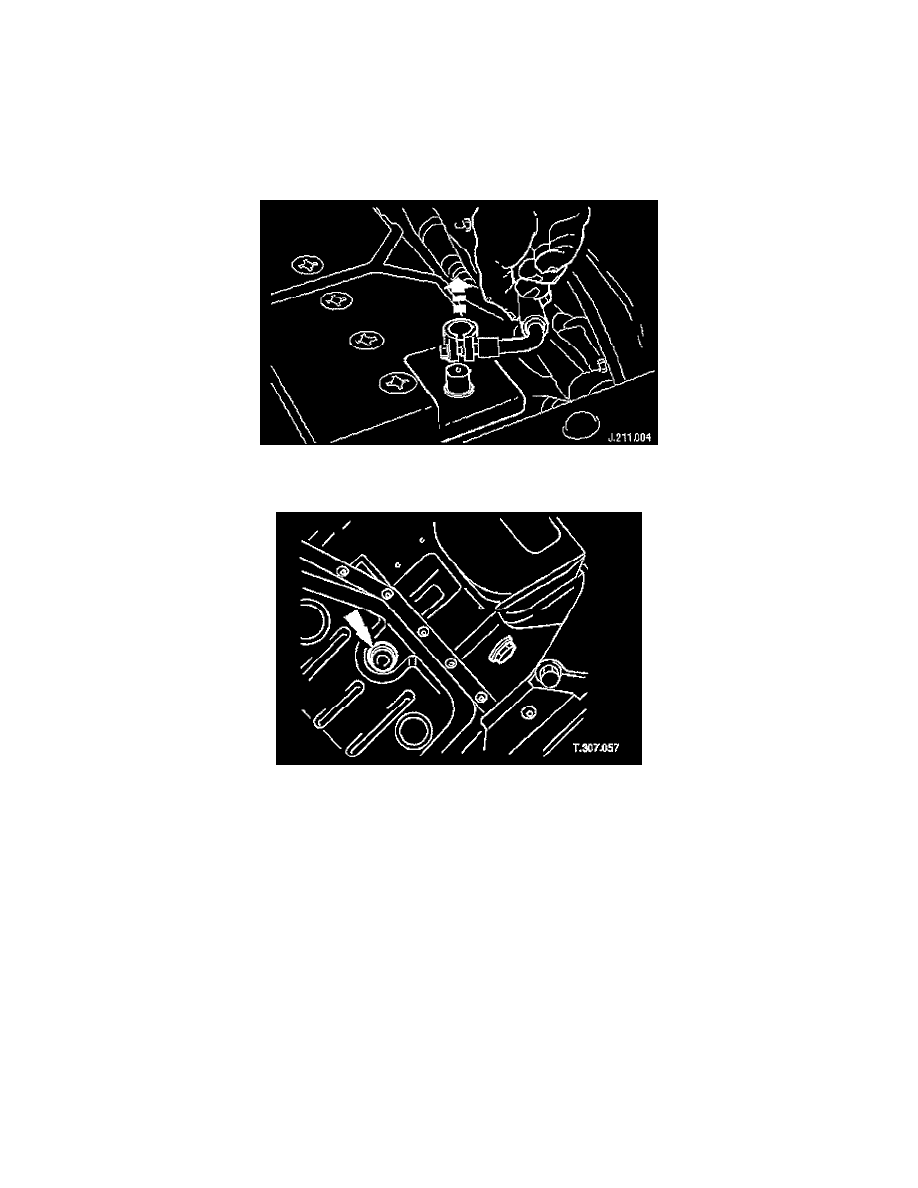

1. Disconnect battery ground cable.

Remove the battery cover.

2. Raise the vehicle on a lift.

WARNING:  TRANSMISSION FLUID MAY CAUSE SEVERE BURNS, ENSURE THAT ALL SAFETY PROCEDURES ARE
OBSERVED.

Carefully remove the drain plug and drain the transmission fluid.
