Radiator Support: Service and Repair
Radiator Reinforcement - I

Reinforcement-Radiator

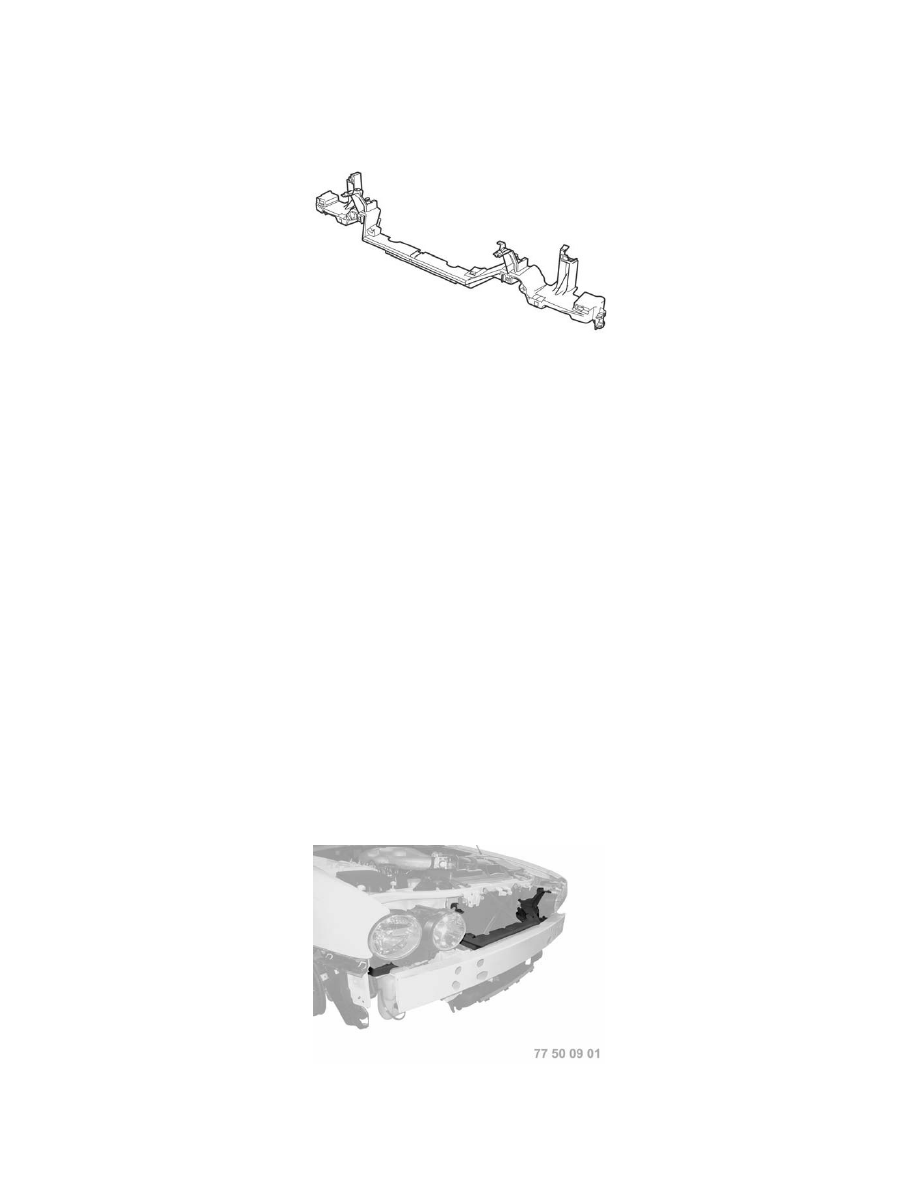

Panel Drawing


Pre-Repair Activities
Bumper cover front

Consumables

None.

Mechanical, Electrical and Trim, remove and install:

Headlamp assembly (RH/LH) (6 x 8 mm bolt)
Front bumper side fixing (RH/LH) (6 x 10 mm bolts)
Headlamp Adjustment

MET Tools
8 mm socket
10 mm socket
3/8" Drive ratchet

Panel Tools
8 mm socket
10 mm socket
3/8" Drive ratchet
Torque wrench

01. The reinforcement is a category B bolt on panel.

Remove MET items as listed.
Complete 'Pre-Repair Activities'.

02. The panel is secured with bolts. Remove 11 x 8 mm bolts.

Remove 6 x 10 mm bolts that secure the 6 panel brackets, as indicated.

Note:  Bolts are pre-coated to inhibit galvanic corrosion and are reusable-only if coating is undamaged.
