Head Rest: Service and Repair
Front Seat Head Restraint - Vehicles With: Head Restraint Video Display,  VIN Range:
G00442->H18679

Front Seat Head Restraint - Vehicles With: Head Restraint Video Display, VIN Range:G00442->H18679

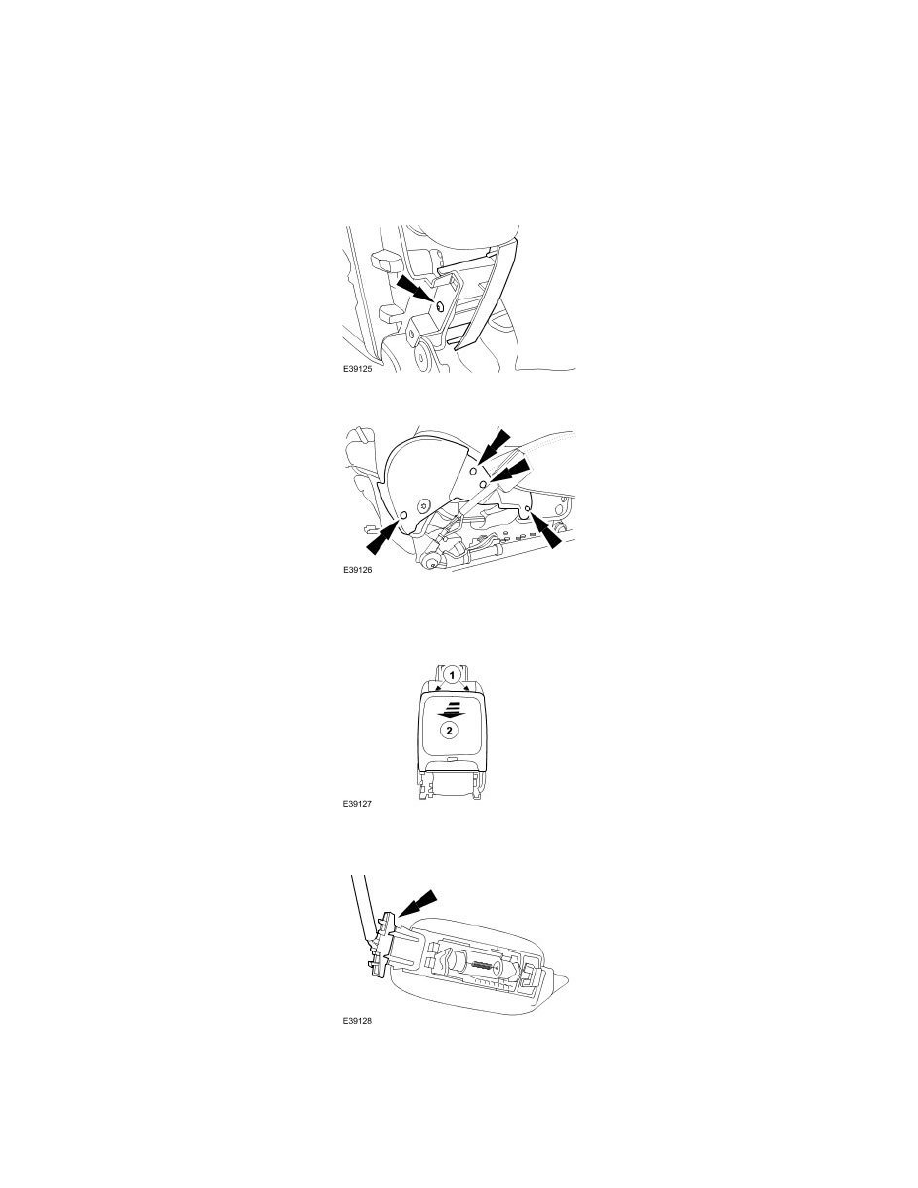

Removal

1. Remove the front seat.
2. Remove the front seat backrest hinge inner trim panel.

3. Remove the front seat backrest inner trim panel.

4. Detach the front seat backrest trim panel.

1. Detach the front seat backrest trim panel retaining clips.
2. Detach the front seat backrest trim panel.

5. Remove the front seat backrest trim panel.

-

Disconnect the rear passenger footwell courtesy lamp electrical connector.

6. Detach the front seat backrest cover.
