Alignment: Specifications (page 3 of 5)

Caster is the deviation from vertical of an imaginary line drawn through the ball joints when viewed from the side. The caster specifications in this
section will give the vehicle the best directional stability characteristics when loaded and driven. The caster setting is not related to tire wear.

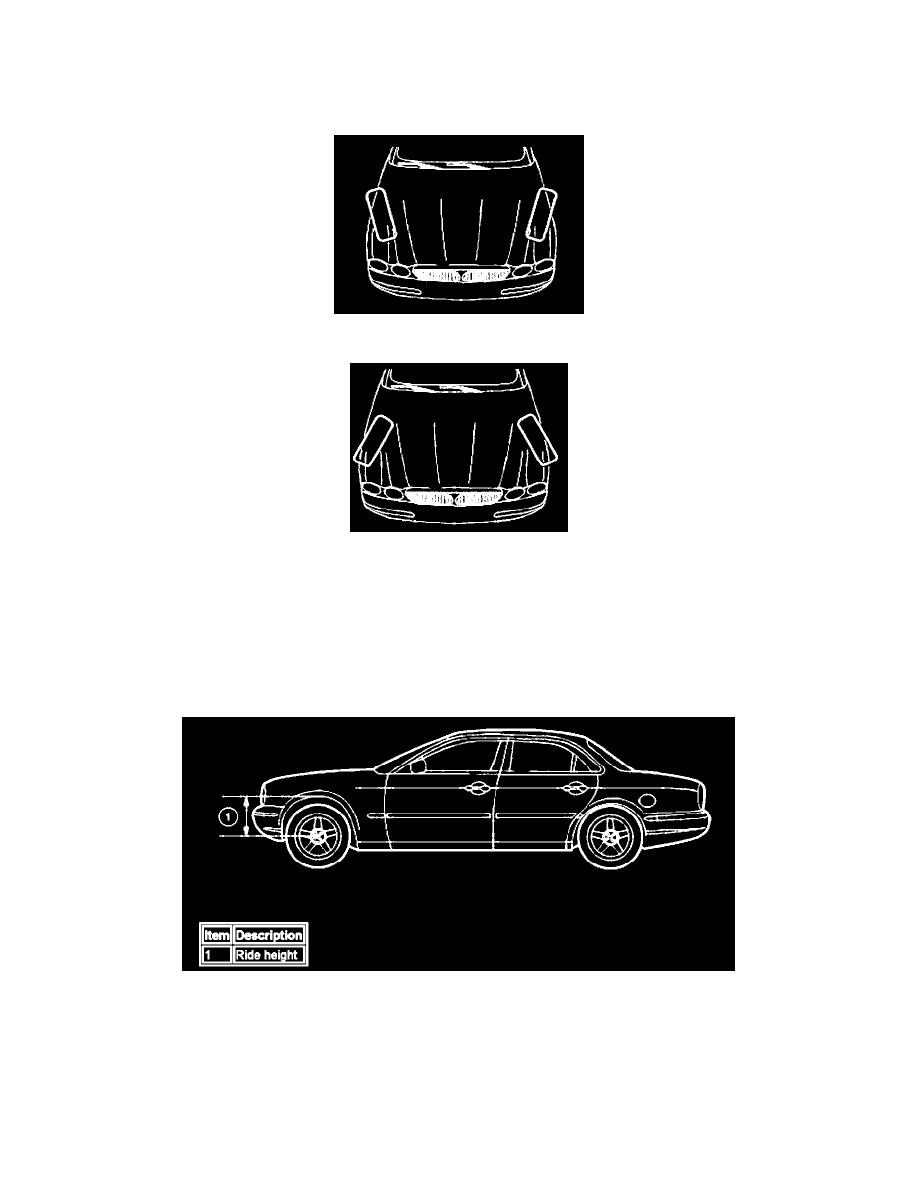

Toe

Positive Toe (Toe-in)

Negative Toe (Toe-Out)

The vehicle toe setting:
^

affects tire wear and directional stability.

Ride Height

NOTE:  All ride height measurements are carried out with vehicle empty and 9 liters of fuel in the tank (showroom condition). The vehicle must be
driven above 40 km/h (25 miles/hour) for a minimum of five minutes to make sure that the reservoir is full.

Front Ride Height Measurement
