Jaguar Workshop Service and Repair Manuals

Wiper Motor Linkage: Service and Repair

Wiper Mounting Arm and Pivot Shaft

Removal

All vehicles

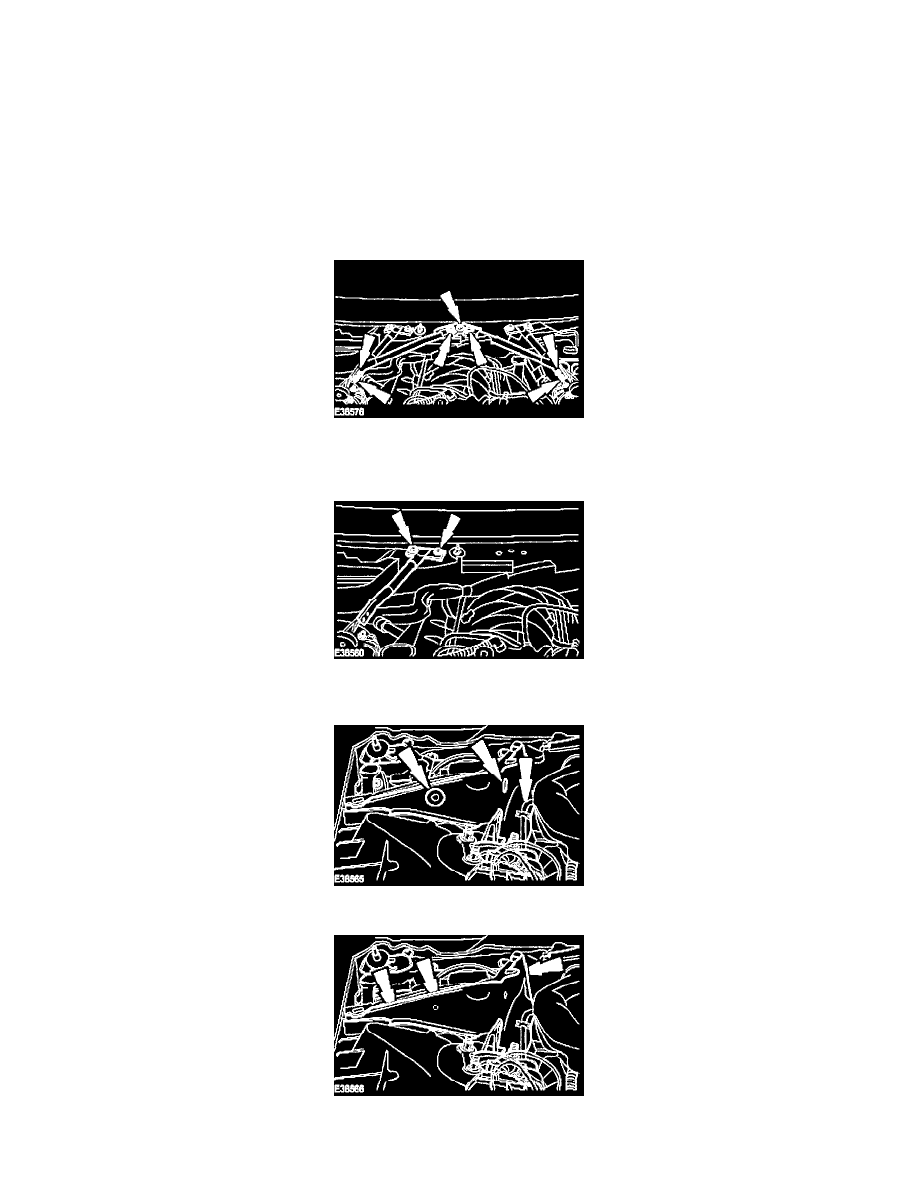

1. Remove the wiper arms.
2. Remove the cowl vent screen.

Vehicles with 3.5L or 4.2L engine

1. Remove the engine compartment support.

NOTE:  Right-hand shown, left-hand similar.

2. Remove the engine compartment support.

All vehicles

1. Remove the outer bulkhead panel insulation.

2. Remove the outer bulkhead panel.

3. Detach the inner bulkhead panel insulation.
