Jaguar Workshop Service and Repair Manuals

Data Link Connector: Diagrams

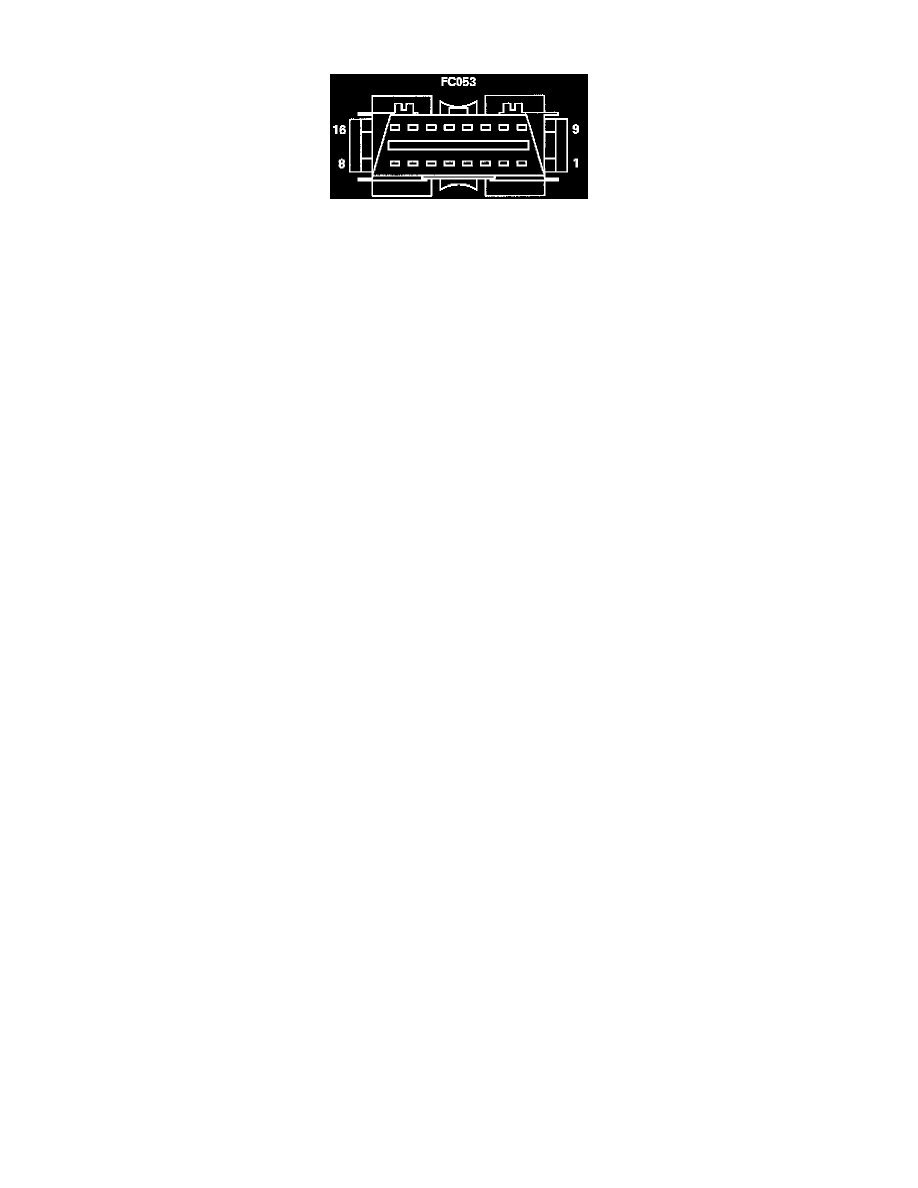

Connector FC053

Pin

Circuit

001

Ignition ground

002

SCP (+)

003

ISO 9141/2 out (K) (airbag/SRS control module)

004

Power ground

005

Logic ground

006

CAN (+)

007

ISO 9141/2 out (K) (engine, A/C)

008

Auxiliary ground

009

Ignition supply

010

SCP (-)

011

Not used

012

Engine Management System (EMS) programming

013

EMS programming

014

CAN

015

ISO 9141/2 in (L) (engine, A/C)

016

Battery supply
