Jaguar Workshop Service and Repair Manuals

Engine Oil: Service and Repair

Engine Oil Draining and Filling

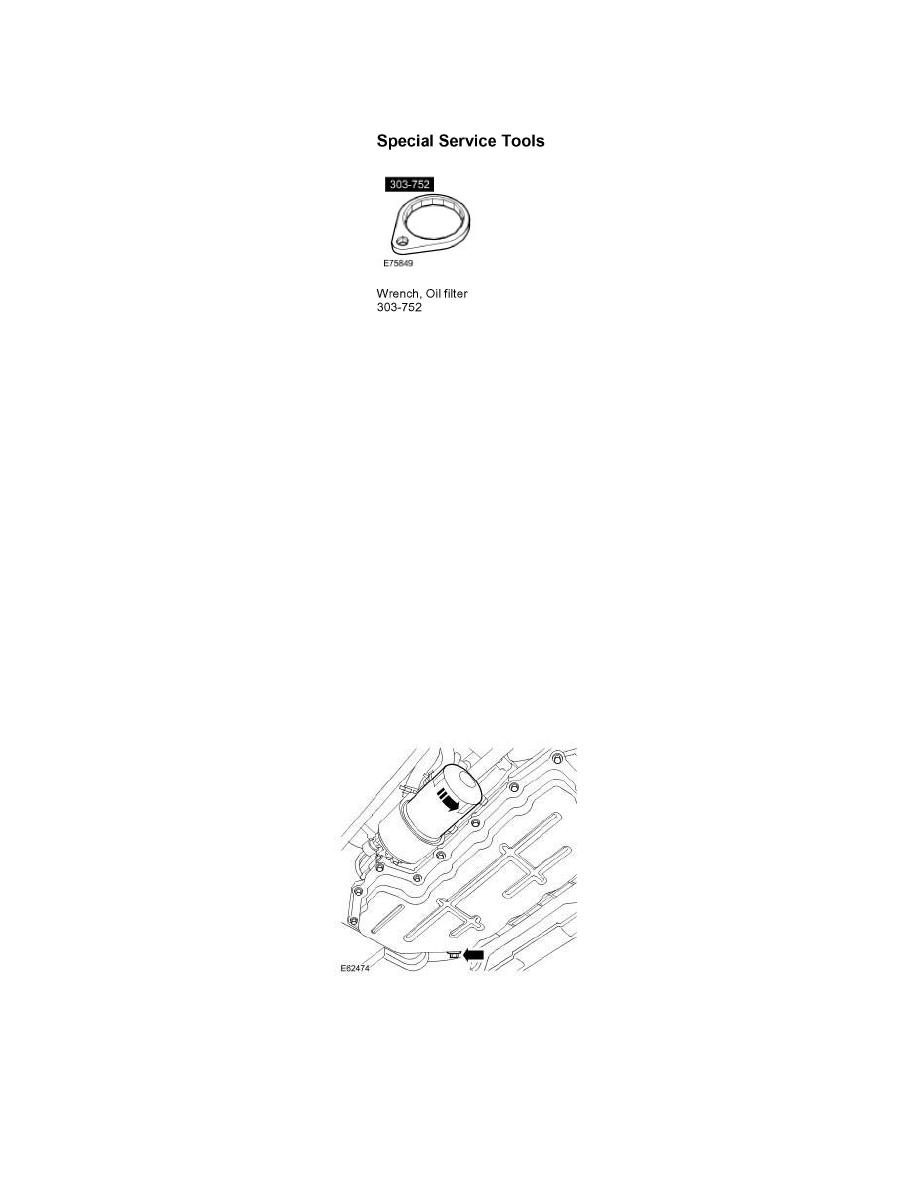

Special Service Tools

WARNING: The spilling of hot engine oil is unavoidable during this procedure, care must be taken to prevent scalding.

CAUTION: Correct installation of the oil filler cap can be obtained by tightening the cap until an audible click is heard.

NOTE: Clean the components general area prior to dismantling.

1. Remove the cover and disconnect the battery ground cable.

Specifications

2. WARNING: Do not work on or under a vehicle supported only by a jack. Always support the vehicle on safety stands.

Raise and support the vehicle.

3. Remove the engine undershield.
4. Remove the oil pan drain plug.

^

Position a container to collect the fluid.

^

Discard the oil pan drain plug seal.

5. Remove the oil filter.

^

Position a container to collect the fluid.

^

Discard the oil filter.

6. Using the special tool, install the oil filter.

^

Lubricate the oil filter seal with clean engine oil and tighten to 18 Nm (13 lb.ft).
