Jaguar Workshop Service and Repair Manuals

Air Dam: Service and Repair

Air Deflector (76.11.41)

Removal

1. Disconnect the battery ground cable.

2. WARNING:  Do not work on or under a vehicle supported only by a jack. Always support the vehicle on a four-post lift.

Raise and support the vehicle.

3. NOTE:  Note the fitted position of the washers.

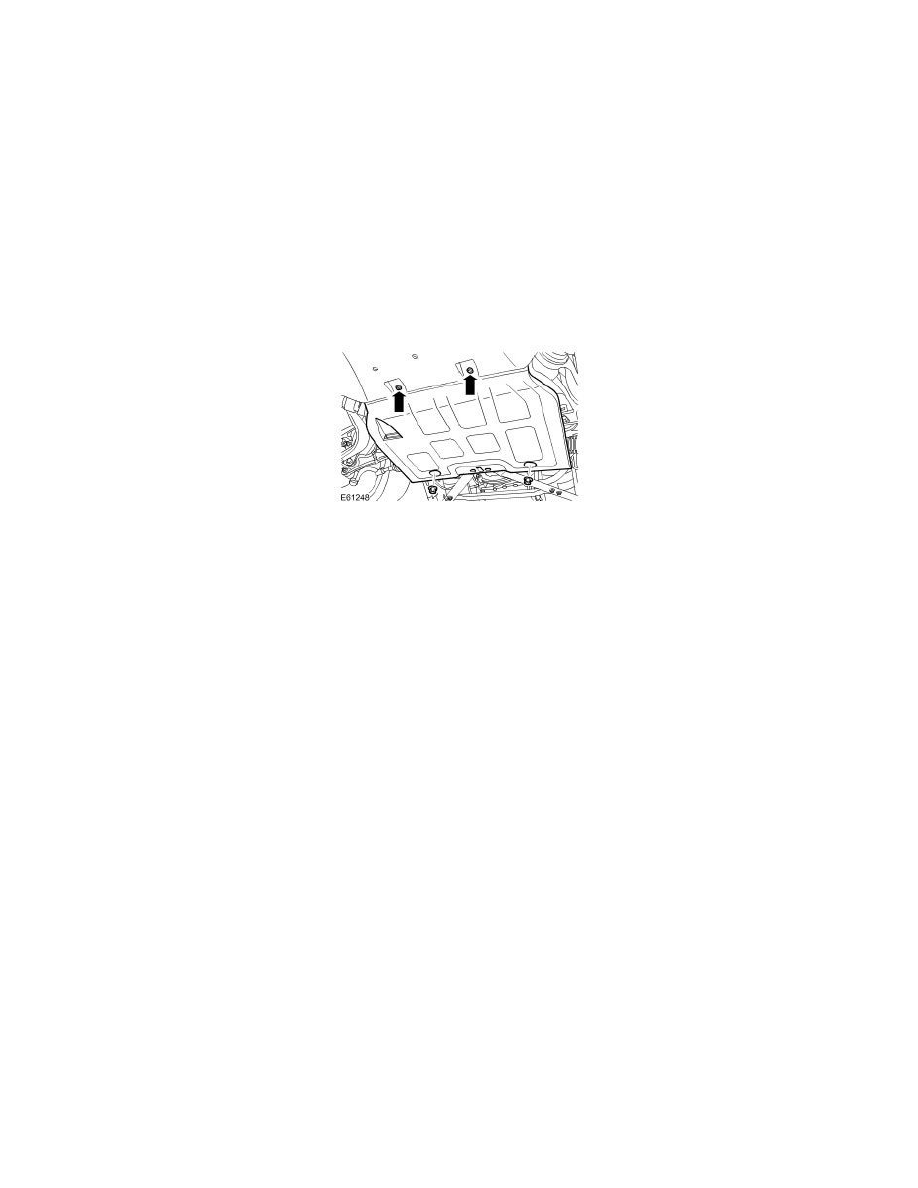

Remove the air deflector.
-

Loosen the 2 screws.

-

Remove the 2 nuts.

Installation

1. Install the air deflector.

-

Tighten the nuts.

-

Tighten the screws.

2. Connect the battery ground cable.
