Condenser HVAC: Service and Repair
Condenser Core - Vehicles Without: Supercharger (82.15.07)

Condenser Core - Vehicles Without: Supercharger (82.15.07)

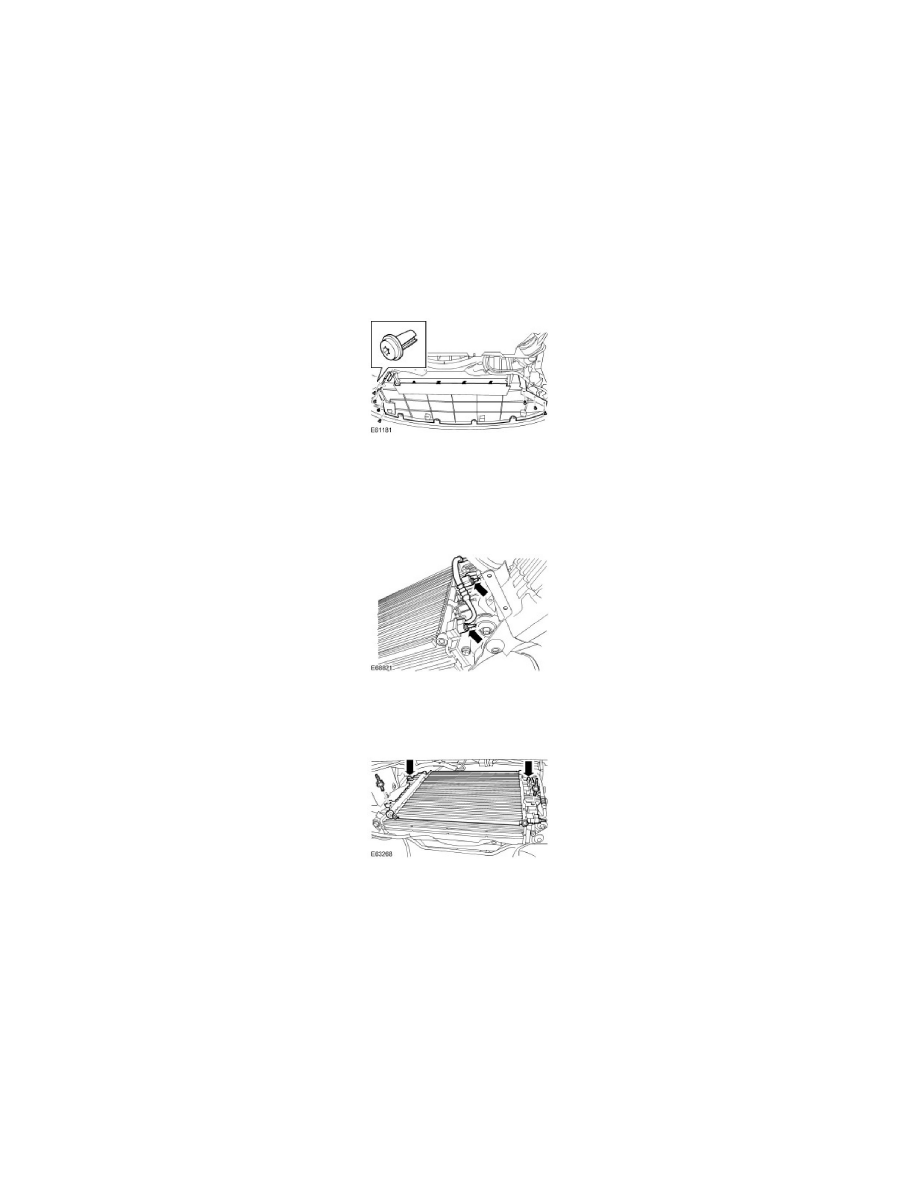

Removal

1. Disconnect the battery ground cable.
2. Raise and support the vehicle.

WARNING:  Do not work on or under a vehicle supported only by a jack. Always support the vehicle on safety stands.

3. Remove the radiator splash shield.
4. Remove the front bumper air ducting.

-

Remove the 7 clips.

-

Release the 4 clips.

5. Recover the A/C refrigerant.
6. Disconnect the A/C pipes.

-

Remove the 2 nuts

-

Discard the O-ring seals.

-

Install blanking caps to the exposed ports.

7. Remove the condenser core.

-

Remove the 2 bolts.

-

Release from the 2 clips.

Installation

1. Install the condenser core.

-

Secure in the clips.

-

Tighten the bolts to 10 Nm (7 lb.ft).

2. Connect the A/C pipes.

-

Remove the blanking caps from the ports.

-

Install a new O-ring seal.

-

Tighten the nuts to 10 Nm (7 lb.ft).

3. Fill the A/C system.
4. Install the front bumper air ducting.

-

Install the clips.

-

Secure the clips.

5. Install the radiator splash shield.
6. Connect the battery ground cable.
