Glove Compartment: Service and Repair
Glove Box Component Replacement

The glove box hinge, bin, inner door and latch are serviced only as a complete unit. The glove box outer door and lock cylinder are serviced separately.

REMOVAL

Hinge, Bin, Inner Door And Latch

WARNING: ON VEHICLES EQUIPPED WITH AIRBAGS, REFER TO AIR BAGS AND SEAT BELTS/AIR BAGS BEFORE
ATTEMPTING ANY STEERING WHEEL, STEERING COLUMN, OR INSTRUMENT PANEL COMPONENT DIAGNOSIS OR
SERVICE. FAILURE TO TAKE THE PROPER PRECAUTIONS COULD RESULT IN ACCIDENTAL AIRBAG DEPLOYMENT
AND POSSIBLE PERSONAL INJURY.

1. Disconnect and isolate the battery negative cable.
2. Remove the glove box from the instrument panel as described.

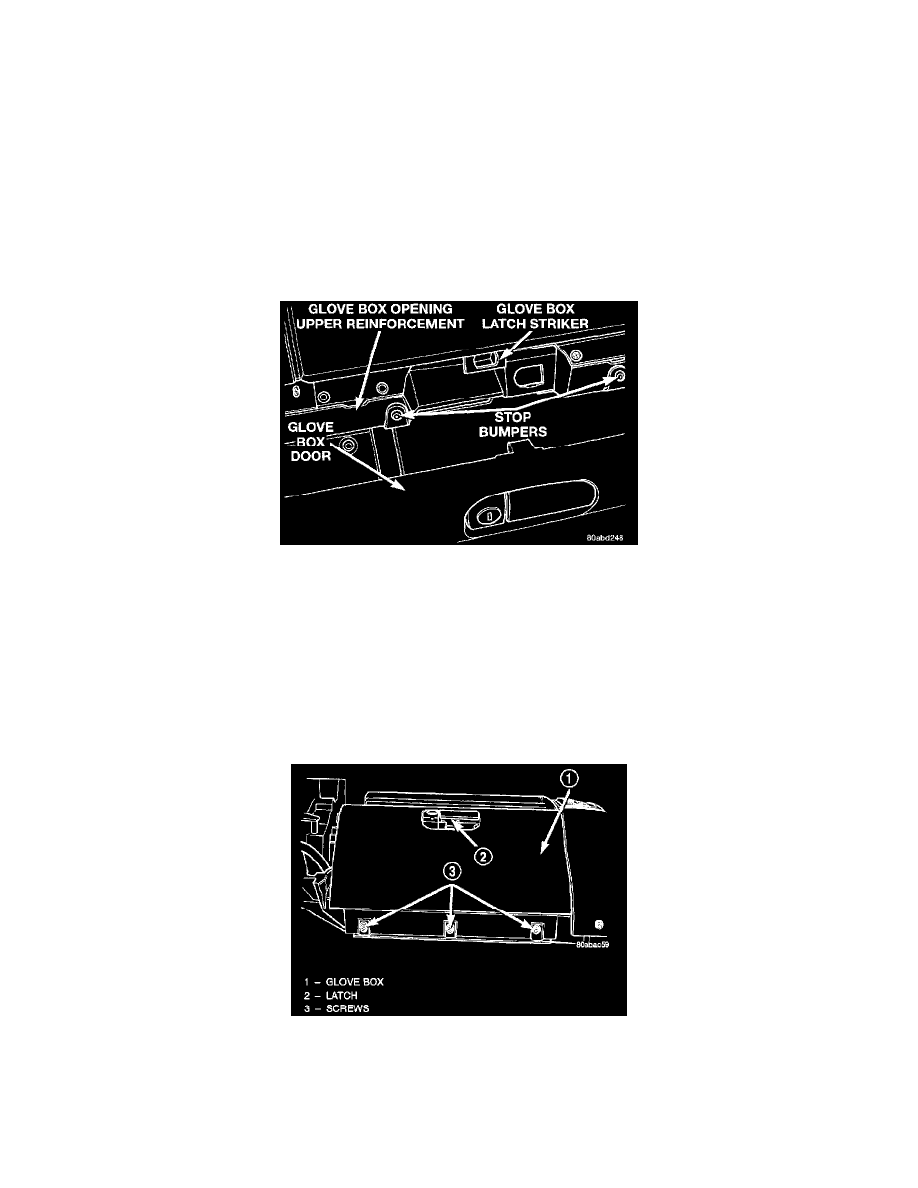

Glove Box Components Remove/Install

3. Remove the seven screws that secure the inner glove box door to the outer glove box door.
4. Separate the inner glove box door assembly from the outer glove box door.
5. Tighten the mounting screws to 2.2 N.m (20 in. lbs.).
6. Reverse the removal procedures to install.

Outer Door
1. Disconnect and isolate the battery negative cable.
2. Remove the glove box from the instrument panel as described.
3. Remove the seven screws that secure the inner glove box door to the outer glove box door.
4. Separate the outer glove box door from the inner glove box door assembly.
5. Tighten the mounting screws to 2.2 N.m (20 in. lbs.).
6. Reverse the removal procedures to install.

Lock Cylinder
1. Insert the key into the glove box lock cylinder and turn the lock cylinder to the unlocked position.
2. Open the glove box.
